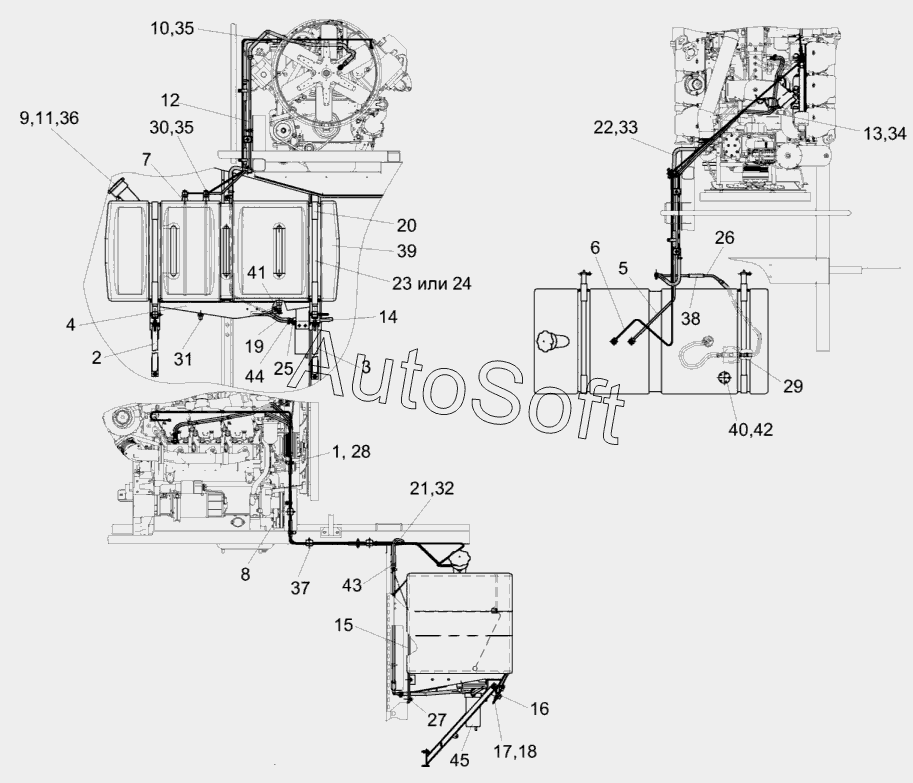

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка бака топливного КЗК-10-2-0126000А
35
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-2-0126000А | К***А | Установка бака топливного | |
| 1 | А***0 | Хомут стяжной | |
| 2 | К***0 | Раскос | |
| 3 | К***0 | Раскос | |
| 4 | К***0 | Опора | |
| 5 | К***А | Топливопровод сливной | |
| 6 | К***А | Топливопровод сливной | |
| 7 | К***0 | Трубка | |
| 8 | К***5 | Хомут | |
| 9 | К***0 | Крышка | |
| 10 | У***0 | Штуцер | |
| 11 | 1***6 | Фильтр 1606 | |
| 12 | К***6 | Топливопровод заборный | |
| 13 | К***4 | Рукав 12х20-1,6-10362 | |
| 14 | К***6 | Рукав 12х20-1,6-10362 | |
| 15 | К***7 | Прокладка | |
| 16 | К***А | Кронштейн | |
| 17 | К***5 | Болт | |
| 18 | К***6 | Шайба сферическая | |
| 19 | К***4 | Рукав | |
| 20 | К***2 | Уплотнитель | |
| 21 | К***5 | Рукав 12х20-1,6-10362 | |
| 22 | К***6 | Рукав 12х20-1,6-10362 | |
| 23 | К***3 | Хомут | |
| 24 | К***1 | Хомут | |
| 25 | К***1 | Штуцер | |
| 26 | К***7 | Топливопровод | |
| 27 | К***2 | Шайба | |
| 28 | К***9 | Прокладка | |
| 29 | К***А | Штуцер | |
| 30 | К***А | Болт специальный | |
| 31 | М***2 | Штуцер | |
| 32 | О***4 | Оплетка | |
| 33 | О***6 | Оплетка 20x16x20 | |
| 34 | О***4 | Оплетка 20x16x20 | |
| 35 | У***1 | Шайба | |
| 36 | У***2 | Пружина | |
| 37 | У***А | Брус | |
| 38 | У***7 | Рукав | |
| 39 | К***0 | Бак топливный | |
| 40 | Д***3 | Датчик | |
| 41 | В***О | Кран ВС11-О | |
| 42 | 3***6 | Прокладка 200 | |
| 43 | 1***1 | Хомут червячный TORRO | |
| 44 | 1***1 | Хомут червячный TORRO | |
| 45 | 2***0 | Фильтр грубой очистки топлива |
