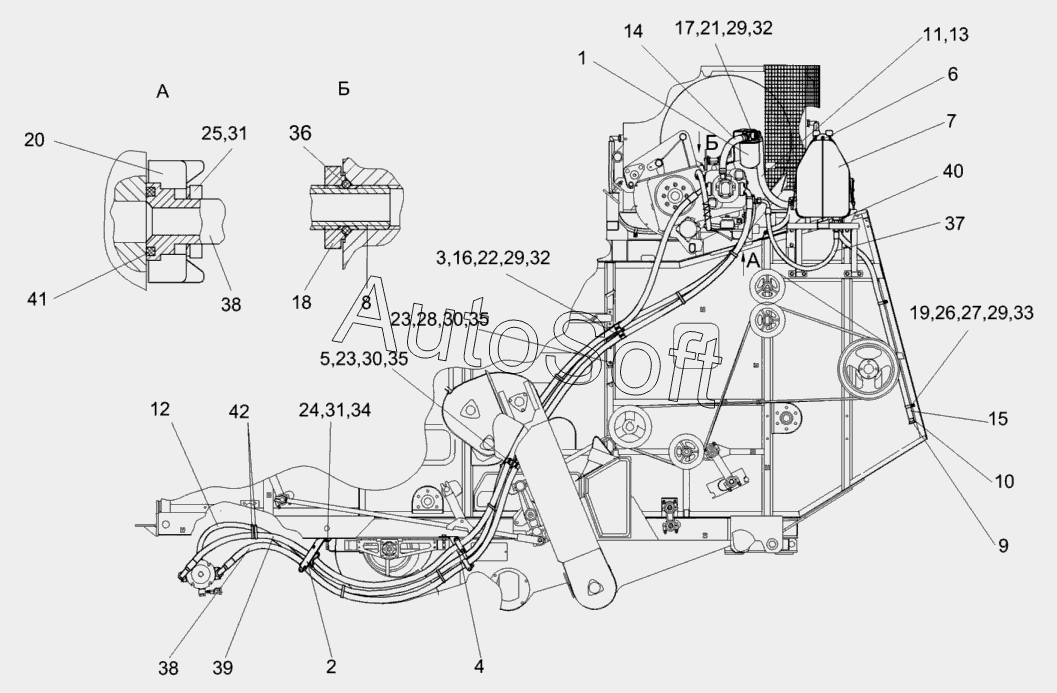

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Гидросистема привода ходовой части КЗК-10-1-0601000Б
32
32
22
23
23
24
25
26
27
28
29
29
29
30
30
31
31
21
33
34
35
35
36
37
38
38
39
40
41
42
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1-0601000Б | К***Б | Гидросистема привода ходовой части | |
| 1 | К***0 | Фильтр всасывающий | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Бак масляный | |
| 8 | У***А | Угольник ввертный | |
| 9 | У***0 | Пробка | |
| 10 | У***0 | Хомут стяжной | |
| 11 | А***0 | Хомут стяжной | |
| 12 | К***2 | Рукав | |
| 13 | К***5 | Рукав всасывающий | |
| 14 | К***6 | Рукав всасывающий | |
| 15 | К***1 | Рукав | |
| 16 | К***8 | Прижим | |
| 17 | К***А | Кронштейн | |
| 18 | К***2 | Контргайка | |
| 19 | У***2 | Прижим | |
| 20 | У***4 | Полуфланец | |
| 21 | Б***6 | Болт М8-6gх20-7796 | |
| 22 | Б***6 | Болт М8-6gх25-7796 | |
| 23 | Б***6 | Болт М10-6gх30-7796 | |
| 24 | Б***6 | Болт М12-6gх30-7796 | |
| 25 | Б***6 | Болт М12-6gх45-7796 | |
| 26 | Б***2 | Болт М8-6gх20-7802 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 32 | Ш***1 | Шайба C.8.01-11371 | |
| 33 | Ш***1 | Шайба C.10.01-11371 | |
| 34 | Ш***1 | Шайба C.12.01-11371 | |
| 35 | Ш***8 | Шайба A 10.01-6958 | |
| 36 | 0***3 | Кольцо | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | 2***0 | Гидроклапан обратный | |
| 41 | Г***3 | Кольцо уплотнительное | |
| 42 | 2***2 | Лента стяжная |
