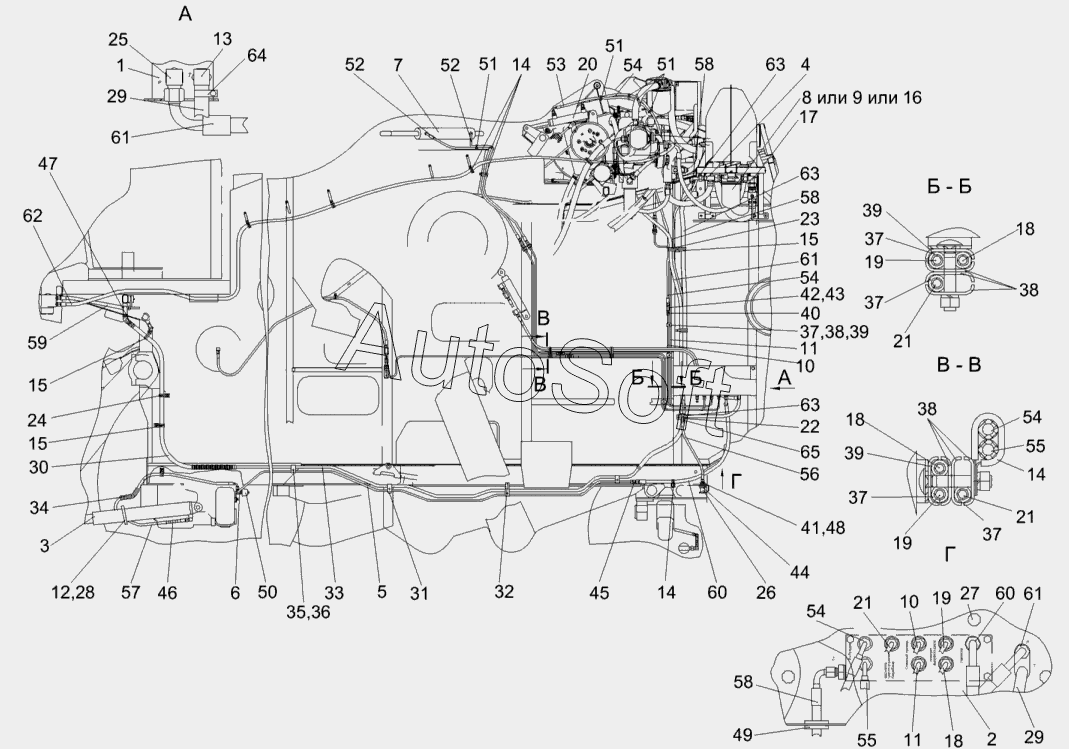

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000Б (вид сзади)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
14
15
15
15
16
17
18
18
18
19
19
19
20
21
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
37
37
37
37
38
38
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
52
52
53
54
54
54
54
55
55
56
57
58
58
58
59
60
60
61
61
61
62
63
63
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1-0602000Б | К***Б | Гидросистема рабочих органов и рулевого управления | |
| 1 | К***0 | Гидроблок пятисекционный | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Гидроцилиндр | |
| 4 | К***0 | Тройник | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Крестовина | |
| 7 | К***0 | Гидроцилиндр | |
| 8 | К***0 | Фильтр сливной | |
| 9 | К***0 | Фильтр сливной | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | А***0 | Хомут стяжной | |
| 13 | К***0 | Угольник | |
| 14 | К***2 | Хомут | |
| 15 | К***4 | Хомут | |
| 16 | К***0 | Фильтр сливной | |
| 17 | К***0 | Угольник | |
| 18 | К***0 | Трубопровод | |
| 19 | К***1 | Трубопровод | |
| 20 | К***0 | Гидроцилиндр | |
| 21 | К***0 | Трубопровод | |
| 22 | К***0 | Крестовина | |
| 23 | К***0 | Хомут | |
| 24 | К***7 | Хомут | |
| 25 | К***А | Угольник | |
| 26 | М***1 | Полумуфта внутренняя | |
| 27 | У***1 | Рукоятка | |
| 28 | К***2 | Уплотнение | |
| 29 | К***3 | Рукав | |
| 30 | К***2 | Рукав | |
| 31 | К***3 | Кронштейн | |
| 32 | К***4 | Планка | |
| 33 | К***4 | Труба | |
| 34 | О***2 | Оплетка | |
| 35 | К***9 | Прижим | |
| 36 | К***1 | Прижим | |
| 37 | К***9 | Прокладка | |
| 38 | К***1 | Прижим | |
| 39 | К***1 | Прижим | |
| 40 | К***3 | Штуцер | |
| 41 | П***А | Штуцер | |
| 42 | П***2 | Ниппель | |
| 43 | П***А | Штуцер | |
| 44 | П***5 | Гайка специальная | |
| 45 | У***1 | Штуцер | |
| 46 | У***8 | Оплетка | |
| 47 | У***7 | Оплетка | |
| 48 | 0***3 | Кольцо | |
| 49 | 5***6 | Втулка | |
| 50 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 51 | 4***2 | Лента стяжная | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***0 | Рукав высокого давления | |
| 54 | Р***0 | Рукав высокого давления | |
| 55 | Р***0 | Рукав высокого давления | |
| 56 | Р***0 | Рукав высокого давления | |
| 57 | Р***0 | Рукав высокого давления | |
| 58 | Р***0 | Рукав высокого давления | |
| 59 | Р***0 | Рукав высокого давления | |
| 60 | Р***0 | Рукав высокого давления | |
| 61 | Р***0 | Рукав высокого давления | |
| 62 | Р***0 | Рукав | |
| 63 | Р***0 | Рукав высокого давления | |
| 64 | А***0 | Хомут стяжной | |
| 65 | А***0 | Хомут стяжной |
