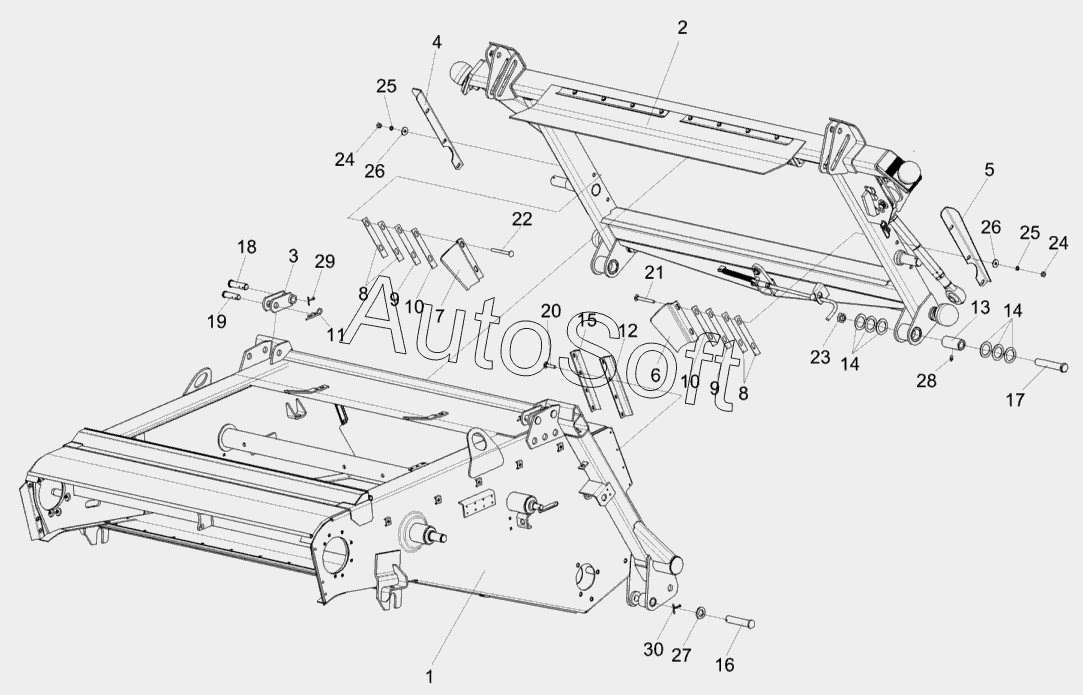

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка рамки переходной КЗК-12-1808000А
15
30
29
28
27
26
26
25
25
24
24
23
22
21
20
19
18
17
16
14
14
13
12
11
10
10
9
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1810000Б-02 | К***2 | Камера наклонная | |
| 1 | К***1 | Рама | |
| 2 | К***А | Рамка переходная | |
| 3 | К***0 | Серьга | |
| 4 | К***3 | Закрылок | |
| 5 | К***1 | Закрылок | |
| 6 | К***7 | Щиток | |
| 7 | К***1 | Щиток | |
| 8 | К***8 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Прокладка | |
| 11 | Ж***9 | Шплинт | |
| 12 | К***1 | Пластина | |
| 13 | К***А | Втулка | |
| 14 | К***4 | Шайба | |
| 15 | К***9 | Планка | |
| 16 | К***2 | Палец | |
| 17 | К***6 | Ось | |
| 18 | К***2 | Ось | |
| 19 | К***3 | Ось | |
| 20 | Б***8 | Болт М6-6gх14-7798 | |
| 21 | Б***2 | Болт М10-6gх90-7802 | |
| 22 | Б***2 | Болт М10-6gх100-7802 | |
| 23 | Г***6 | Гайка М24х2-6H-2526 | |
| 24 | Г***5 | Гайка M10-6G-5915 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***8 | Шайба А10.01-6958 | |
| 27 | Ш***1 | Шайба С.24.01-11371 | |
| 28 | 1***3 | Масленка | |
| 29 | Ш***7 | Шплинт 5х32-397 | |
| 30 | Ш***7 | Шплинт 5х40-397 |
