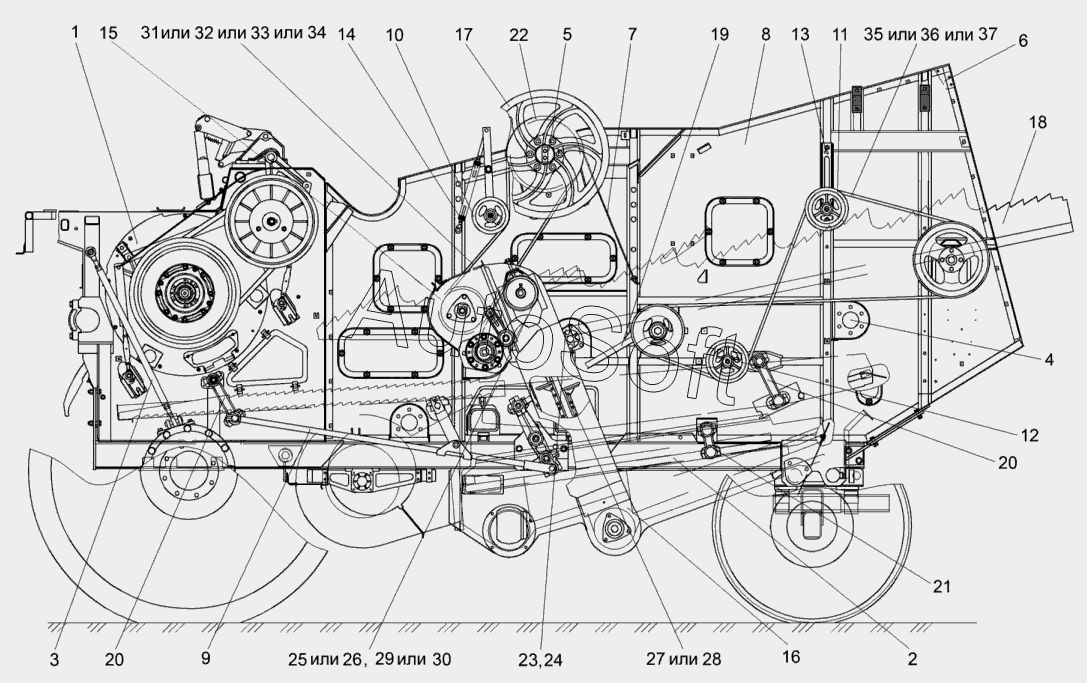

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Очистка КЗК-10-3-0202000А-01 (вид слева)
29
20
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0202000-01 | К***1 | Очистка | |
| 1 | К***4 | Тяга | |
| 2 | К***0 | Аппарат молотильный | |
| 3 | К***0 | Шасси | |
| 4 | К***1 | Труба | |
| 5 | К***А | Вал | |
| 6 | К***0 | Опора | |
| 7 | К***0 | Маслопровод | |
| 8 | К***1 | Боковина левая | |
| 9 | К***Б | Тяга | |
| 10 | К***Б | Рычаг | |
| 11 | К***А | Устройство натяжное | |
| 12 | К***0 | Ролик | |
| 13 | К***А | Винт | |
| 14 | К***1 | Пружина | |
| 15 | К***В | Устройство домолачивающее | |
| 16 | К***1 | Элеватор колосовой | |
| 17 | К***1 | Шкив | |
| 18 | К***0 | Соломотряс | |
| 19 | К***Е | Шатун | |
| 20 | К***2 | Рычаг | |
| 21 | К***3 | Рычаг | |
| 22 | К***А | Шкив | |
| 23 | К***1 | Крышка | |
| 24 | К***4 | Корпус | |
| 25 | Ц***3 | Цепь шагом 19,05 мм, открытая | |
| 26 | Ц***7 | Цепь 12 А-1 | |
| 27 | С***0 | Звено С-ТРД-38-4600 | |
| 28 | С***6 | Звено С-ТРД-38-46 | |
| 29 | З***о | Звено к цепи | |
| 30 | З***о | Звено к цепи | |
| 31 | B***w | Ремень | |
| 32 | P***6 | Ремень | |
| 33 | B***i | Ремень | |
| 34 | H***0 | Ремень | |
| 35 | C***w | Ремень | |
| 36 | H***0 | Ремень | |
| 37 | P***5 | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
