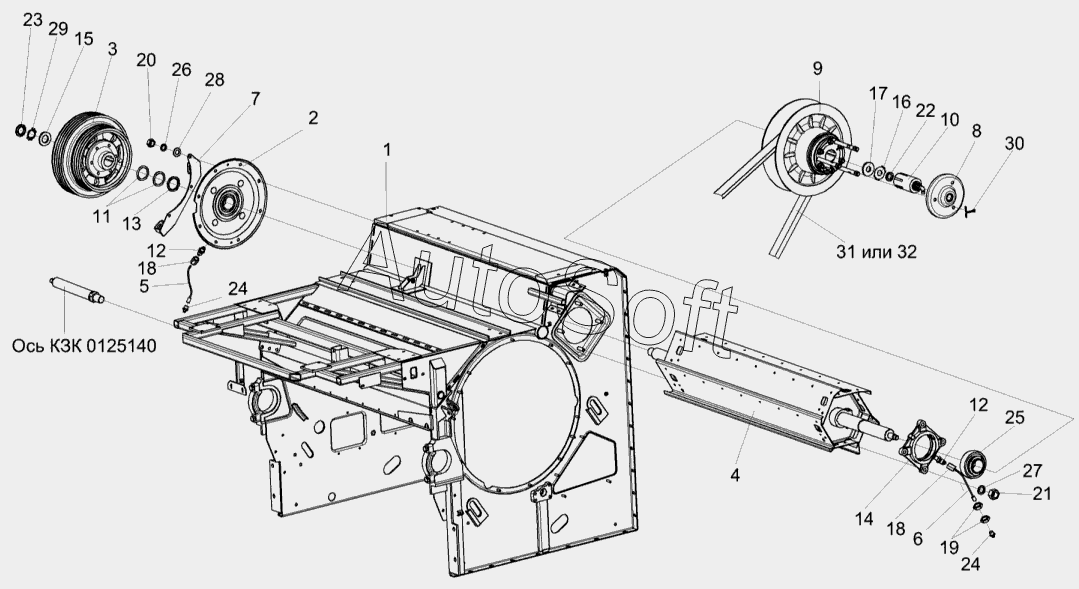

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Аппарат молотильный КЗК-10-4-0102000 (установка битера отбойного)
24
24
16
17
18
18
19
20
21
22
23
15
25
26
27
28
29
30
31
32
6
1
2
3
4
5
7
8
9
10
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0102360 | К***0 | Маслопровод | |
| КЗК-10-0102610 | К***0 | Маслопровод | |
| КЗК-10-4-0102000 | К***0 | Аппарат молотильный | |
| КЗК0102350 | К***0 | Опора | |
| 1 | К***Б | Рама | |
| 2 | К***0 | Фланец | |
| 3 | К***0 | Шкив | |
| 4 | К***0 | Битер отбойный | |
| 5 | К***0 | Трубка | |
| 6 | К***0 | Трубка | |
| 7 | К***0 | Опора | |
| 8 | К***0 | Фланец | |
| 9 | К***0 | Вариатор барабана | |
| 10 | Р***Б | Гидроцилиндр | |
| 11 | К***2 | Прокладка | |
| 12 | К***1 | Штуцер | |
| 13 | К***8 | Втулка | |
| 14 | К***1 | Корпус подшипника | |
| 15 | К***3 | Шайба | |
| 16 | К***5 | Шайба стопорная | |
| 17 | К***3 | Шайба | |
| 18 | 5***0 | Гайка накидная | |
| 19 | Г***6 | Гайка M16x1,5-6G-2526 | |
| 20 | Г***5 | Гайка M12-6G-5915 | |
| 21 | Г***5 | Гайка M16-6G-5915 | |
| 22 | Г***1 | Гайка M30x1,5-6G-11871 | |
| 23 | Г***1 | Гайка M42x1,5-6G-11871 | |
| 24 | 1***3 | Масленка | |
| 25 | 6***7 | Подшипник | |
| 26 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 28 | Ш***1 | Шайба С.12.01-11371 | |
| 29 | Ш***2 | Шайба Н 42.01-11872 | |
| 30 | Ш***7 | Шплинт 4x36-397 | |
| 31 | Р***p | Ремень 68x24/2600Lp | |
| 32 | Р***0 | Ремень 68x24-2600 |
