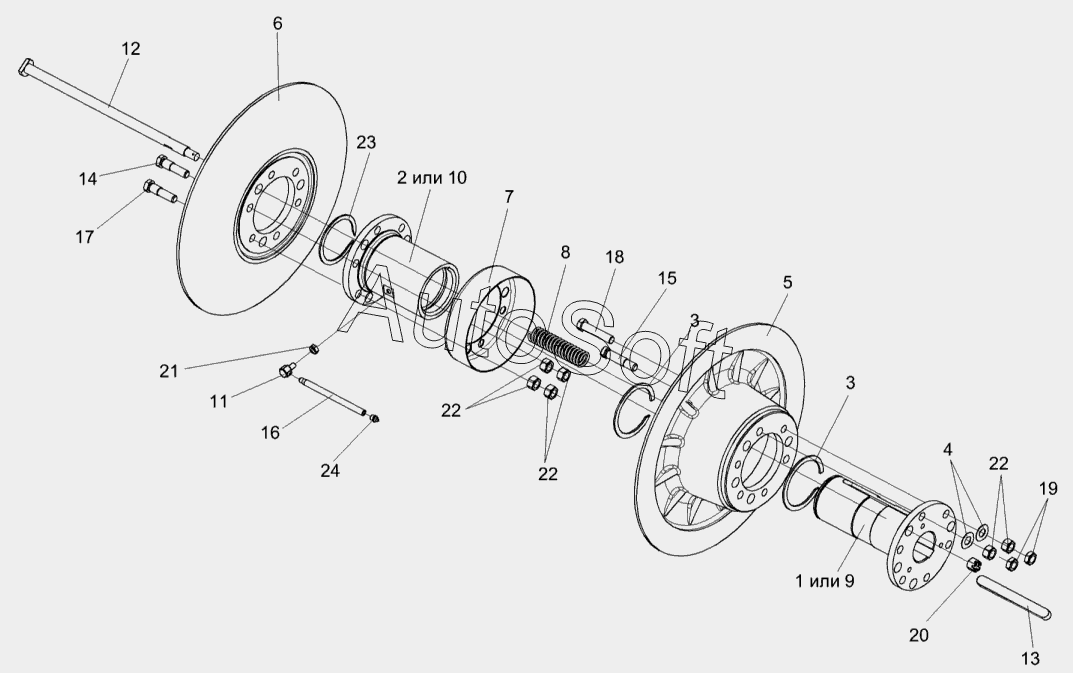

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Вариатор барабана КЗК 0108000
11
24
23
22
22
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0108000 | К***0 | Вариатор барабана | |
| КЗК0108010 | К***0 | Блок приводной | |
| РСМ-10.01.15.150Б | Р***Б | Диск подвижный | |
| 1 | Р***0 | Ступица | |
| 2 | Р***0 | Ступица | |
| 3 | К***1 | Кольцо | |
| 4 | К***2 | Шайба | |
| 5 | Р***В | Диск | |
| 6 | Р***Г | Диск | |
| 7 | Р***6 | Кожуx | |
| 8 | Р***5 | Пружина | |
| 9 | Р***А | Ступица | |
| 10 | Р***А | Ступица | |
| 11 | Р***3 | Переxодник | |
| 12 | Р***9 | Болт | |
| 13 | Р***7 | Шпонка | |
| 14 | Р***8 | Болт специальный | |
| 15 | Р***2 | Болт специальный | |
| 16 | 4***3 | Трубка | |
| 17 | Б***6 | Болт М16х1,5-6gх65-7796 | |
| 18 | Б***6 | Болт M16x1,5-6gх90-7796 | |
| 19 | Г***6 | Гайка M16x1,5-6G-2526 | |
| 20 | Г***8 | Гайка M16-6G-2528 | |
| 21 | Г***5 | Гайка M10-6G-5915 | |
| 22 | Г***5 | Гайка M16x1,5-6G-5915 | |
| 23 | В***0 | Кольцо В95-13940 | |
| 24 | 1***3 | Масленка 1.3-19853 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
