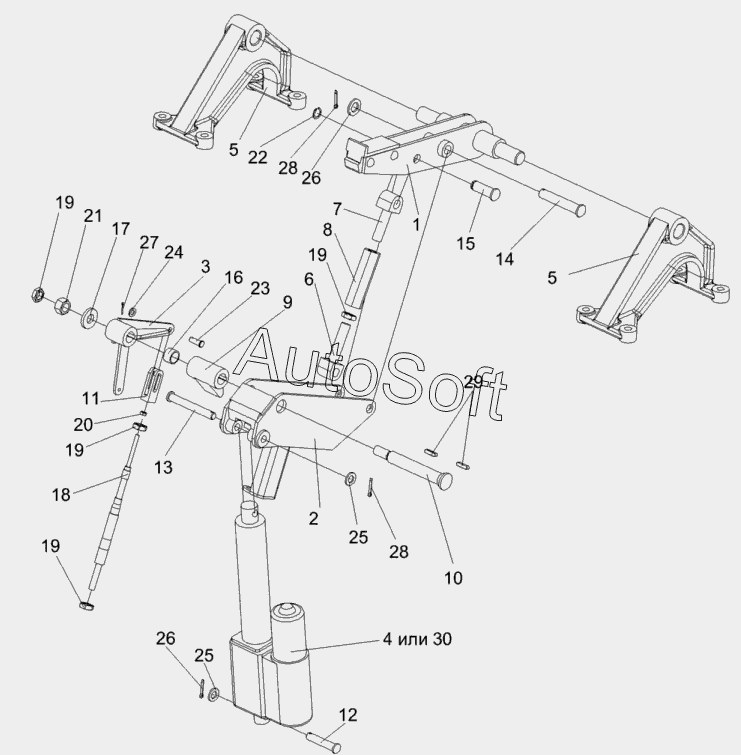

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Аппарат молотильный КЗК-10-4-0102000 (установка электромеханизма подбарабанья)
15
30
29
28
28
27
26
26
25
25
24
23
22
21
20
19
19
19
19
18
17
16
14
13
12
11
10
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0115110 | К***0 | Тяга | |
| КЗК-10-4-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Электромеханизм подбарабанья | |
| 5 | К***3 | Опора | |
| 6 | К***9 | Зацеп | |
| 7 | К***1 | Зацеп | |
| 8 | К***1 | Стяжка | |
| 9 | К***4 | Собачка | |
| 10 | К***5 | Ось | |
| 11 | К***6 | Вилка | |
| 12 | К***7 | Ось | |
| 13 | К***1 | Ось | |
| 14 | К***8 | Ось | |
| 15 | К***9 | Палец | |
| 16 | К***1 | Втулка | |
| 17 | К***А | Шайба | |
| 18 | 1***0 | Трос дистанционного управления | |
| 19 | Г***6 | Гайка M16x1,5-6G-2526 | |
| 20 | Г***5 | Гайка M8-6G-5915 | |
| 21 | Г***5 | Гайка M16x1,5-6G-5915 | |
| 22 | В***0 | Кольцо | |
| 23 | О***0 | Ось 6-8 b12Х30-9650 | |
| 24 | Ш***1 | Шайба С.8.01-11371 | |
| 25 | Ш***1 | Шайба С.12.01-11371 | |
| 26 | Ш***1 | Шайба С.16.01-11371 | |
| 27 | Ш***7 | Шплинт 2x16-397 | |
| 28 | Ш***7 | Шплинт 4x22-397 | |
| 29 | Ш***0 | Шпонка 6x6x25-23360 | |
| 30 | М***6 | Электромеханизм |
