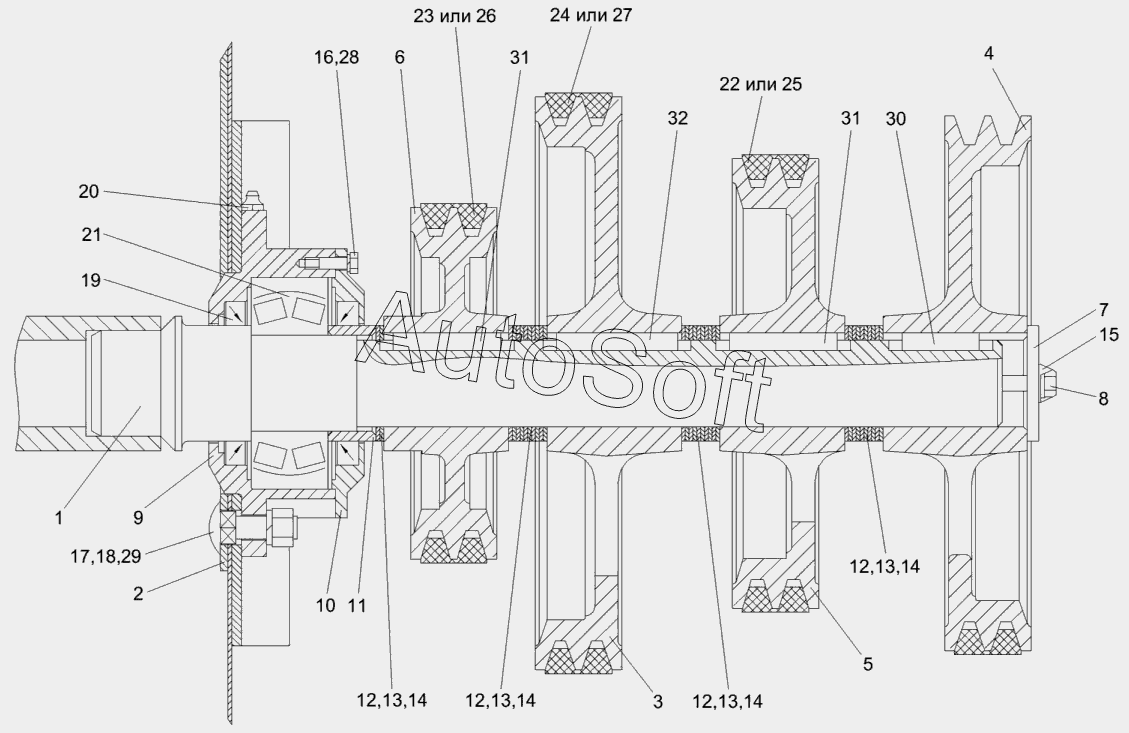

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Очистка (установка шнека КЗК-10-0202770, поддон, шкивы)
17
32
31
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
14
14
14
13
13
13
13
12
12
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Шнек распределительный | |
| 2 | К***0 | Поддон | |
| 3 | К***1 | Шкив | |
| 4 | К***2 | Шкив | |
| 5 | К***6 | Шкив | |
| 6 | К***А | Шкив | |
| 7 | К***8 | Шайба | |
| 8 | К***9 | Болт | |
| 9 | К***1 | Корпус | |
| 10 | К***А | Крышка | |
| 11 | К***Б | Втулка | |
| 12 | К***А | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | К***2 | Шайба | |
| 15 | П***А | Планка | |
| 16 | Б***8 | Болт М10-6gх16-7798 | |
| 17 | Б***2 | Болт M12-6gх40-7802 | |
| 18 | Г***5 | Гайка M12-6G-5915 | |
| 19 | М***2 | Манжета 1.2-60x85-1-8752 | |
| 20 | 1***3 | Масленка | |
| 21 | 5***6 | Подшипник | |
| 22 | 2***а | Ремень 2НВ 19121Lа | |
| 23 | 2***а | Ремень многопрофильный | |
| 24 | 2***а | Ремень многопрофильный | |
| 25 | 2***2 | Ремень 2НВ BP 1912 | |
| 26 | 2***7 | Ремень 2НВ BP 2907 | |
| 27 | 2***0 | Ремень 2НВ BP 3110 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 30 | Ш***0 | Шпонка 2-14x9x40-23360 | |
| 31 | Ш***0 | Шпонка 2-14x9x56-23360 | |
| 32 | Ш***0 | Шпонка 2-14x9x63-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
