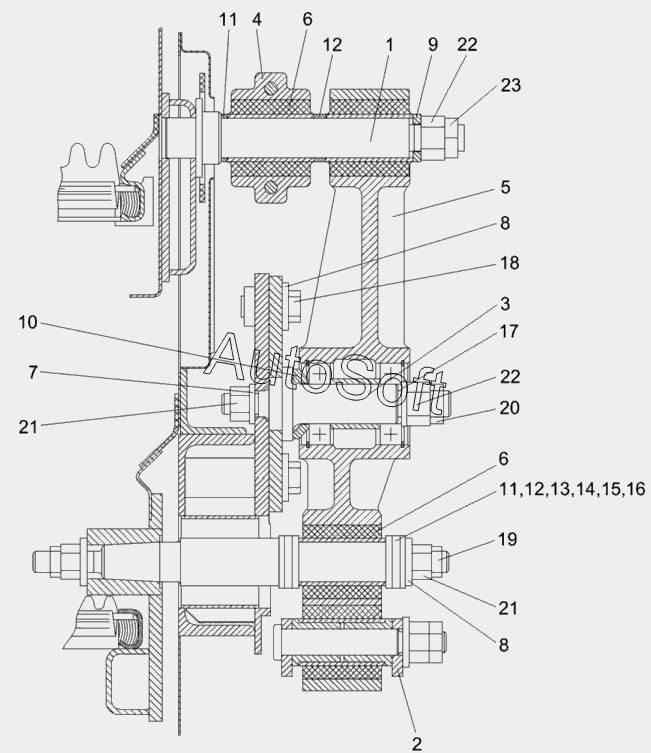

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Очистка (установка стана решетного верхнего КЗК-10-0260000)
12
12
23
22
22
21
21
20
19
18
17
16
15
14
13
1
11
11
10
9
8
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Стан решетный верхний | |
| 2 | К***Б | Тяга | |
| 3 | К***В | Кронштейн | |
| 4 | К***Е | Шатун | |
| 5 | К***Г | Рычаг | |
| 6 | К***0 | Сайлентблок | |
| 7 | К***А | Шайба | |
| 8 | К***4 | Шайба | |
| 9 | К***1 | Шайба | |
| 10 | К***Б | Втулка | |
| 11 | К***1 | Втулка | |
| 12 | К***1 | Втулка | |
| 13 | К***2 | Втулка | |
| 14 | К***3 | Втулка | |
| 15 | К***4 | Втулка | |
| 16 | К***5 | Втулка | |
| 17 | К***3 | Шайба | |
| 18 | Б***8 | Болт M16x1,5x35-7798 | |
| 19 | Г***6 | Гайка M16x1,5-6G-2526 | |
| 20 | Г***6 | Гайка M20x1,5-6G-2526 | |
| 21 | Г***5 | Гайка M16x1,5-6G-5915 | |
| 22 | Г***5 | Гайка M20x1,5-6G-5915 | |
| 23 | Г***6 | Гайка M20x1,5-6G-5916 |
