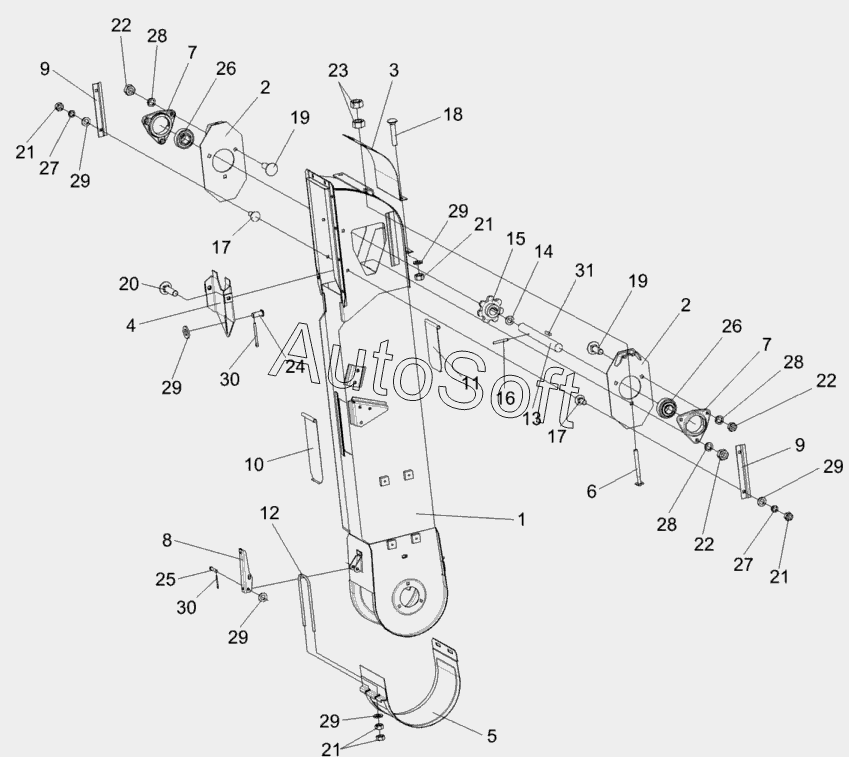

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Элеватор колосовой КЗК 0208000А-01
16
31
30
30
29
29
29
29
29
29
28
28
28
27
27
26
26
25
24
23
22
22
22
21
21
21
21
20
19
19
18
17
17
15
14
13
12
11
10
9
9
8
7
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0208000А-01 | К***1 | Элеватор колосовой | |
| 1 | К***1 | Корпус | |
| 2 | К***Б | Пластина | |
| 3 | К***Б | Крышка | |
| 4 | К***Б | Вставка | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Тяга | |
| 7 | К***6 | Корпус подшипника | |
| 8 | К***А | Рычаг защелки | |
| 9 | К***А | Накладка | |
| 10 | К***А | Крышка | |
| 11 | К***2 | Крышка | |
| 12 | К***А | Скоба защелки | |
| 13 | К***1 | Вал | |
| 14 | К***7 | Кольцо | |
| 15 | К***1 | Звездочка | |
| 16 | П***1 | Винт | |
| 17 | Б***2 | Болт M8-6gх20-7802 | |
| 18 | Б***2 | Болт M8-6gх35-7802 | |
| 19 | Б***2 | Болт M10-6gх30-7802 | |
| 20 | Б***2 | Болт M10-6gх40-7802 | |
| 21 | Г***5 | Гайка M8-6G-5915 | |
| 22 | Г***5 | Гайка M10-6G-5915 | |
| 23 | Г***5 | Гайка M12-6G-5915 | |
| 24 | О***0 | Ось 6-8 b12x18-9650 | |
| 25 | О***0 | Ось 6-8 b12x50-9650 | |
| 26 | 1***7 | Подшипник | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***1 | Шайба С.8.01-11371 | |
| 30 | Ш***7 | Шплинт 2x16-397 | |
| 31 | Ш***0 | Шпонка 8x7x40-23360 |
