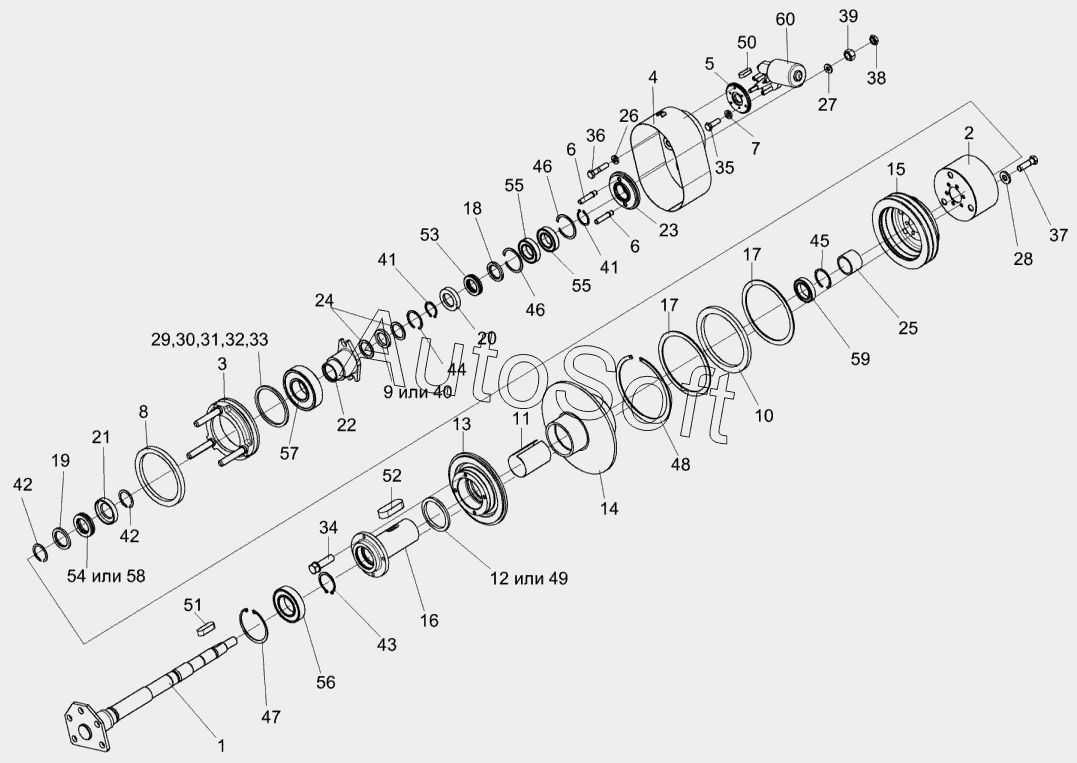

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Контрпривод вариатора КЗК-12-0202500Б
36
44
43
42
42
41
41
40
39
38
37
45
35
34
33
32
31
30
29
28
46
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
3
11
10
9
8
7
6
6
5
4
12
2
1
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0202500Б | К***Б | Контрпривод вариатора | |
| КЗК-12-0202570А | К***А | Шкив | |
| КЗК-12-0202580 | К***0 | Шкив | |
| КЗК-12-0202700 | К***0 | Привод | |
| КЗК-12-0202720А | К***А | Колесо | |
| КЗК-12-0202730 | К***0 | Колесо | |
| 1 | К***Б | Ось | |
| 2 | К***В | Кожух | |
| 3 | К***В | Упор | |
| 4 | К***Б | Привод | |
| 5 | К***6 | Фланец | |
| 6 | К***А | Палец | |
| 7 | К***5 | Шайба | |
| 8 | К***1 | Уплотнение | |
| 9 | К***3 | Кольцо | |
| 10 | К***4 | Кольцо | |
| 11 | К***7 | Втулка | |
| 12 | К***8 | Кольцо | |
| 13 | К***2 | Шкив | |
| 14 | К***Б | Шкив | |
| 15 | К***Б | Шкив | |
| 16 | К***Б | Ступица | |
| 17 | К***1 | Кольцо | |
| 18 | К***3 | Кольцо упорное | |
| 19 | К***2 | Кольцо упорное | |
| 20 | К***4 | Корпус | |
| 21 | К***2 | Корпус | |
| 22 | К***В | Втулка | |
| 23 | К***4 | Колесо | |
| 24 | К***А | Кольцо | |
| 25 | К***В | Втулка | |
| 26 | К***5 | Шайба | |
| 27 | К***1 | Шайба | |
| 28 | К***1 | Шайба | |
| 29 | К***7 | Кольцо | |
| 30 | К***1 | Кольцо | |
| 31 | К***6 | Кольцо | |
| 32 | К***7 | Кольцо | |
| 33 | К***8 | Кольцо | |
| 34 | К***2 | Болт | |
| 35 | Б***8 | Болт M8-6gх25-7798 | |
| 36 | Б***8 | Болт M8-6gх40-7798 | |
| 37 | Б***6 | Болт M10-6gх35-7796 | |
| 38 | Г***6 | Гайка M24x2-6G-2526 | |
| 39 | Г***5 | Гайка M24x2-6G-5915 | |
| 40 | С***8 | Кольцо СП-48-34-6-6308 | |
| 41 | В***0 | Кольцо В35-13940 | |
| 42 | В***0 | Кольцо | |
| 43 | В***2 | Кольцо В50-13942 | |
| 44 | В***1 | Кольцо В48-13941 | |
| 45 | В***1 | Кольцо В50-13941 | |
| 46 | В***1 | Кольцо | |
| 47 | В***3 | Кольцо | |
| 48 | В***3 | Кольцо В175-13943 | |
| 49 | С***8 | Кольцо СП-134-109-9,5-6308 | |
| 50 | Ш***0 | Шпонка 5x5x32-23360 | |
| 51 | Ш***0 | Шпонка 10x8x32-23360 | |
| 52 | Ш***0 | Шпонка 20x12x56-23360 | |
| 53 | 8***2 | Подшипник | |
| 54 | 8***2 | Подшипник 8108-7872 | |
| 55 | 1***2 | Подшипник | |
| 56 | 1***2 | Подшипник | |
| 57 | 1***2 | Подшипник 180310-8882 | |
| 58 | 0***8 | Подшипник | |
| 59 | 6***1 | Подшипник 61908-2RS1 | |
| 60 | Э***1 | Электропривод вариатора вентилятора |
