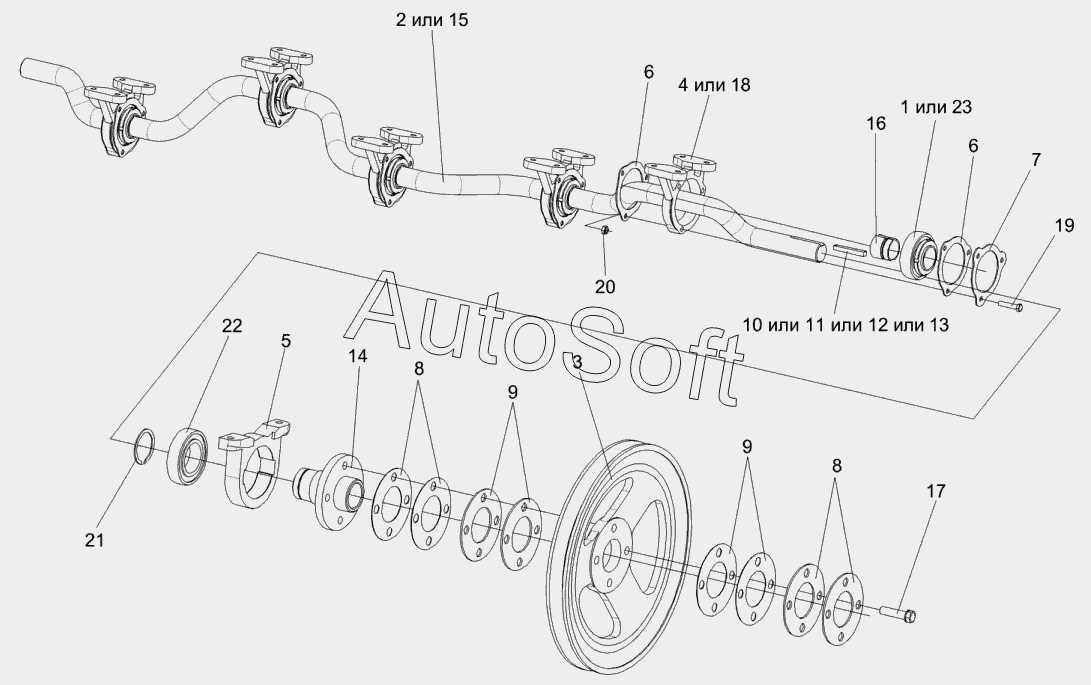

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Вал коленчатый ведущий КЗК-12-0212070
11
23
22
21
20
19
18
17
16
15
14
13
12
10
9
9
8
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0212060 | К***0 | Шкив | |
| КЗК-12-0212070 | К***0 | Вал коленчатый ведущий | |
| 1 | К***0 | Подшипник | |
| 2 | К***1 | Вал ведущий | |
| 3 | К***В | Шкив | |
| 4 | К***2 | Корпус подшипника | |
| 5 | К***4 | Корпус | |
| 6 | К***1 | Фланец | |
| 7 | К***4 | Шайба стопорная | |
| 8 | К***6 | Прокладка | |
| 9 | К***7 | Прокладка | |
| 10 | К***4 | Шпонка клиновая | |
| 11 | К***1 | Шпонка клиновая | |
| 12 | К***2 | Шпонка клиновая | |
| 13 | К***3 | Шпонка клиновая | |
| 14 | К***3 | Ступица | |
| 15 | Р***А | Вал коленчатый ведущий | |
| 16 | Р***9 | Втулка закрепительная | |
| 17 | У***5 | Болт | |
| 18 | 5***1 | Корпус подшипника | |
| 19 | Б***6 | Болт M8-6gх40-7796 | |
| 20 | Г***5 | Гайка M8-6G-5915 | |
| 21 | В***0 | Кольцо | |
| 22 | 1***7 | Подшипник 1580211К10С17 | |
| 23 | 3***7 | Подшипник |
