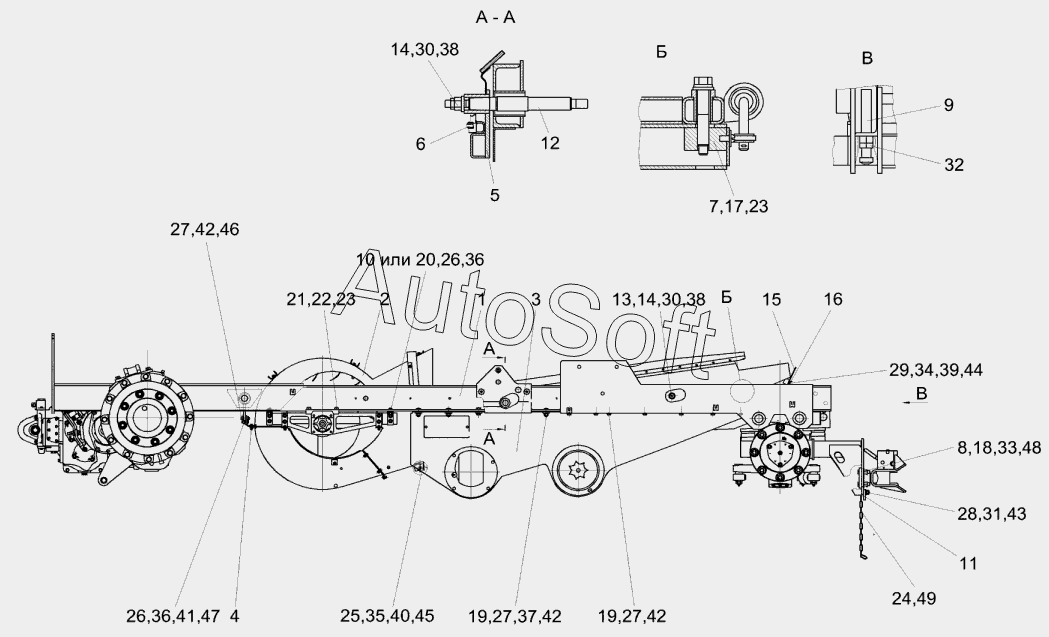

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Шасси КЗК-10-0111010 (вид слева)
38
38
26
26
27
27
27
28
29
30
30
31
32
33
34
35
36
36
37
25
39
40
41
42
42
42
43
44
45
46
47
48
49
13
1
2
3
4
5
6
7
8
9
10
11
12
14
14
15
16
17
18
19
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0111000 | К***0 | Шасси | |
| 1 | К***0 | Рама | |
| 2 | К***1 | Вентилятор | |
| 3 | К***А | Блок шнеков | |
| 4 | К***0 | Пластина | |
| 5 | К***В | Рама стана решетного | |
| 6 | К***Б | Решето | |
| 7 | К***0 | Гайка | |
| 8 | К***8 | Болт | |
| 9 | К***3 | Болт | |
| 10 | К***2 | Шайба | |
| 11 | К***5 | Пластина | |
| 12 | К***В | Ось | |
| 13 | К***1 | Ось | |
| 14 | К***А | Шайба | |
| 15 | К***А | Щиток | |
| 16 | К***5 | Планка | |
| 17 | К***9 | Болт | |
| 18 | К***6 | Шайба | |
| 19 | К***А | Шайба | |
| 20 | К***1 | Шайба | |
| 21 | У***1 | Болт | |
| 22 | У***2 | Гайка | |
| 23 | У***7 | Шайба | |
| 24 | У***8 | Ушко | |
| 25 | Б***6 | Болт M8-6gх20-7796 | |
| 26 | Б***6 | Болт M10-6gх30-7796 | |
| 27 | Б***6 | Болт M12-6gх35-7796 | |
| 28 | Б***6 | Болт M16-6gх35-7796 | |
| 29 | Б***8 | Болт M6-6gх20-7798 | |
| 30 | Г***6 | Гайка M16x1,5-6G-2526 | |
| 31 | Г***6 | Гайка M16-6G-2526 | |
| 32 | Г***6 | Гайка M24x2-6G-2526 | |
| 33 | Г***8 | Гайка M16-6G-2528 | |
| 34 | Г***5 | Гайка M6-6G-5915 | |
| 35 | Г***5 | Гайка M8-6G-5915 | |
| 36 | Г***5 | Гайка M10-6G-5915 | |
| 37 | Г***5 | Гайка M12-6G-5915 | |
| 38 | Г***5 | Гайка M16x1,5-6G-5915 | |
| 39 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 44 | Ш***8 | Шайба | |
| 45 | Ш***8 | Шайба | |
| 46 | Ш***8 | Шайба А12.01-6958 | |
| 47 | Ш***8 | Шайба А10.01-6958 | |
| 48 | Ш***7 | Шплинт 4x32-397 | |
| 49 | Ц***2 | Цепь 4-5x35 |
