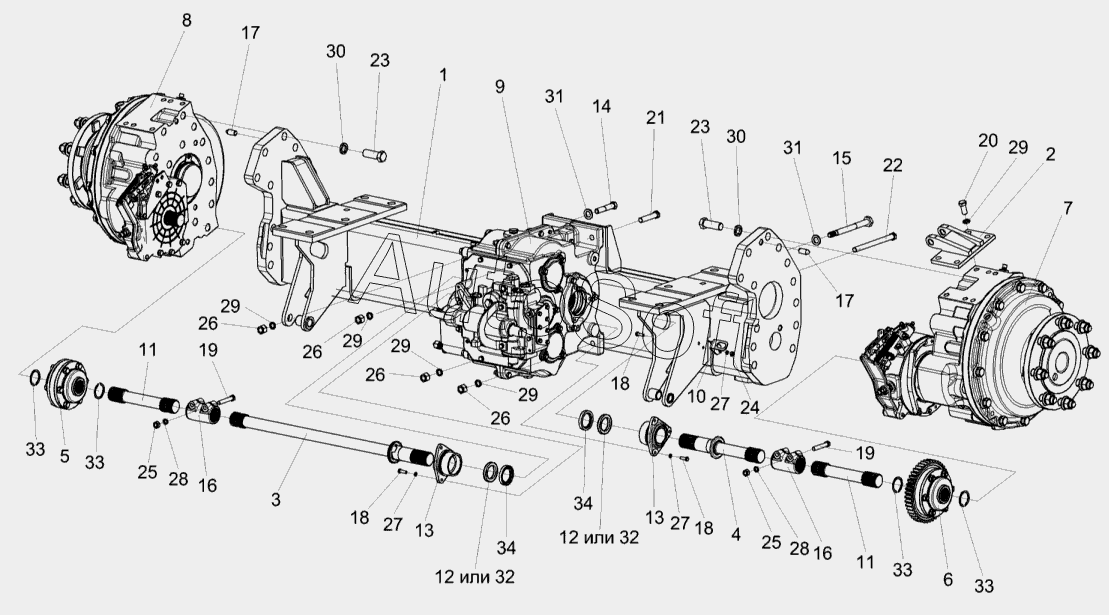

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Мост ведущих колес КЗК-10-3-0107000
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
16
17
17
18
18
18
19
19
20
21
22
23
23
24
25
25
26
26
26
26
27
27
27
28
28
29
29
29
29
29
30
30
31
31
32
32
33
33
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0107000 | К***0 | Мост ведущий | |
| КЗК-10-3-0107010-01 | К***1 | Балка | |
| 1 | К***0 | Балка | |
| 2 | К***0 | Плита | |
| 3 | К***0 | Полуось | |
| 4 | К***1 | Полуось | |
| 5 | К***0 | Муфта | |
| 6 | К***0 | Муфта | |
| 7 | К***0 | Редуктор бортовой | |
| 8 | К***1 | Редуктор бортовой | |
| 9 | К***0 | Коробка передач | |
| 10 | К***7 | Кронштейн | |
| 11 | К***4 | Полуось | |
| 12 | У***1 | Кольцо | |
| 13 | У***2 | Корпус | |
| 14 | У***9 | Болт специальный | |
| 15 | У***1 | Болт | |
| 16 | 3***2 | Муфта соединительная | |
| 17 | 3***6 | Штифт | |
| 18 | Б***6 | Болт M8-6gх25-7796 | |
| 19 | Б***6 | Болт M12-6gх70-7796 | |
| 20 | Б***6 | Болт M16-6gх35-7796 | |
| 21 | Б***6 | Болт M1 6-6gх70-7796 | |
| 22 | Б***6 | Болт M16-6gх200-7796 | |
| 23 | Б***6 | Болт M24-6gх65-7796 | |
| 24 | Г***5 | Гайка M8-6G-5915 | |
| 25 | Г***5 | Гайка M12-6G-5915 | |
| 26 | Г***5 | Гайка M16-6G-5915 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 24.65Г-6402 | |
| 31 | Ш***1 | Шайба С.18.01-11371 | |
| 32 | С***8 | Кольцо СП-65-45-8-6308 | |
| 33 | B***0 | Кольцо B45-13940 | |
| 34 | М***2 | Манжета 1.2-45x65-8752 |
