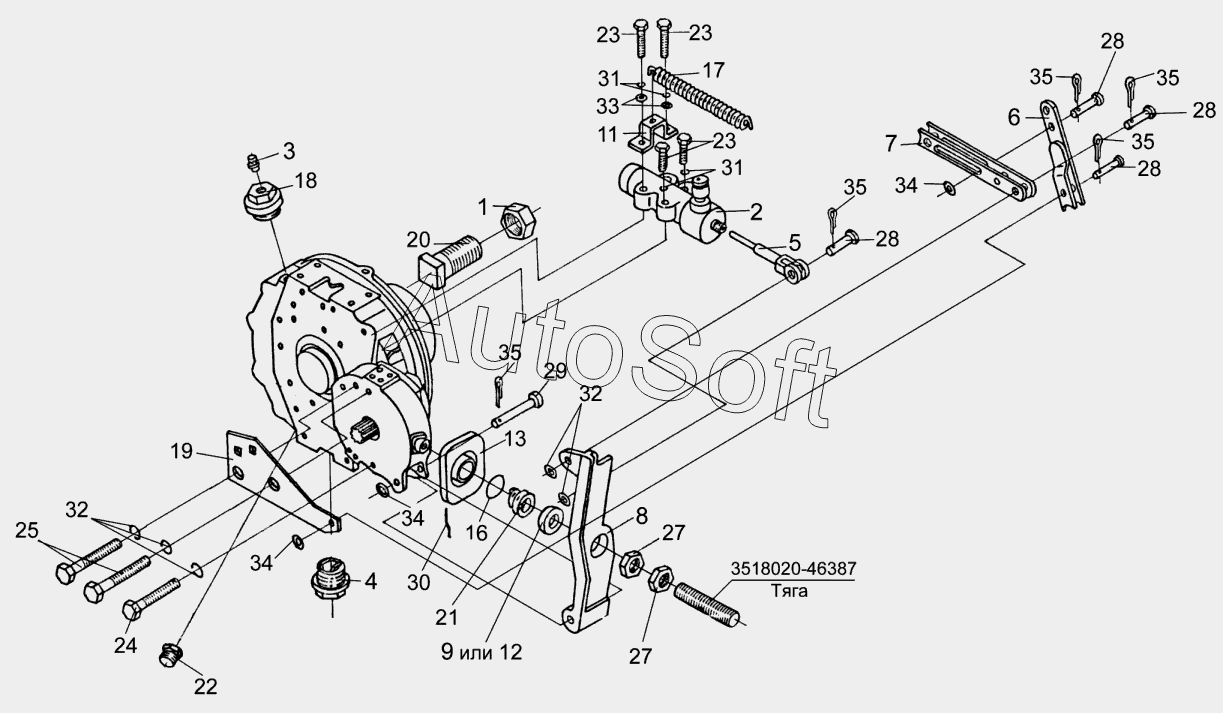

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Редуктор бортовой КЗК-10-0107200-01
19
35
35
35
35
35
34
34
34
33
32
32
31
31
30
29
28
28
28
28
27
27
25
24
23
23
23
22
21
20
18
17
16
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0107200-01 | К***1 | Редуктор бортовой | |
| 1 | У***2 | Гайка | |
| 2 | М***А | Гидроцилиндр тормоза | |
| 3 | 3***А | Сапун | |
| 4 | У***0 | Пробка | |
| 5 | 3***0 | Толкатель | |
| 6 | 3***0 | Тяга | |
| 7 | 3***0 | Тяга | |
| 8 | У***6 | Рычаг | |
| 9 | У***7 | Упор | |
| 11 | У***3 | Кронштейн | |
| 12 | У***5 | Упор | |
| 13 | М***3 | Чехол | |
| 16 | М***8 | Кольцо | |
| 17 | М***5 | Пружина | |
| 18 | К***1 | Пробка | |
| 19 | 3***8 | Кронштейн | |
| 20 | 3***1 | Болт специальный | |
| 21 | 3***7 | Пружина отжимная | |
| 22 | 3***3 | Пробка | |
| 23 | Б***6 | Болт M8-6gх40-7796 | |
| 24 | Б***6 | Болт M12-6gх90-7796 | |
| 25 | Б***6 | Болт M12-6gх95-7796 | |
| 27 | Г***5 | Гайка M12x1,25-6H-5915 | |
| 28 | О***0 | Ось 6-10b12x32-9650 | |
| 29 | О***0 | Ось 6-10b12x75-9650 | |
| 30 | П***а | Проволока | |
| 31 | Ш***2 | Шайба 8.65Г-6402 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***1 | Шайба 8.01-11371 | |
| 34 | Ш***1 | Шайба 10.01-11371 | |
| 35 | Ш***7 | Шплинт 2,5x16-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
