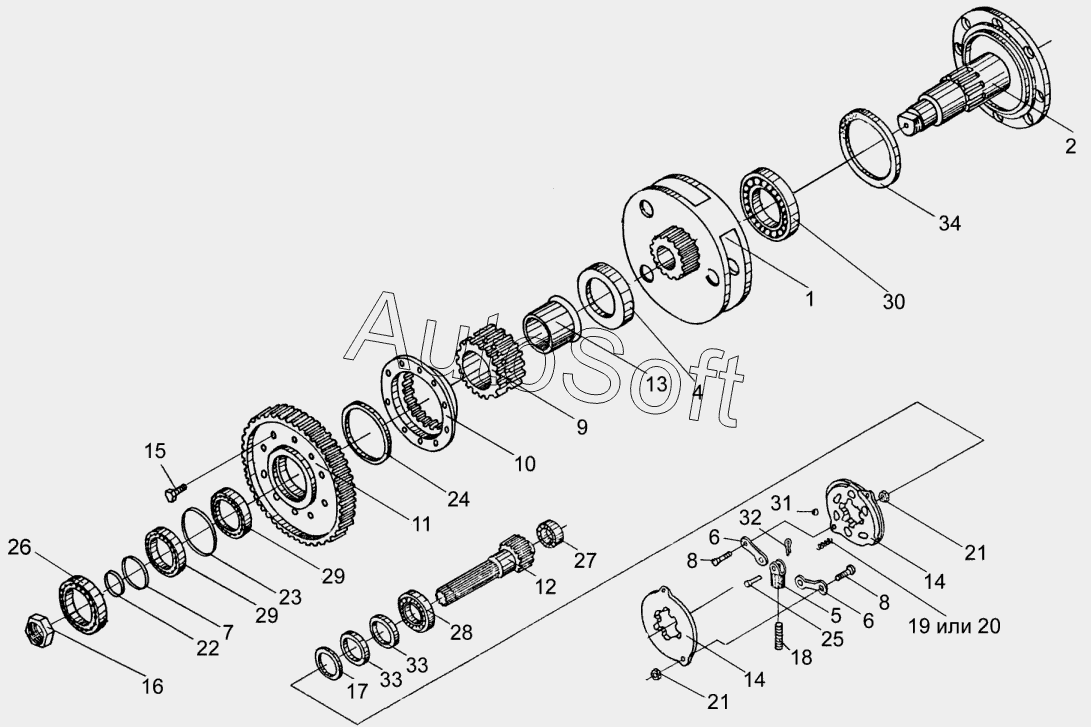

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Редуктор бортовой КЗК-10-0107200-01. Валы и шестерни
1
2
4
5
6
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
27
28
28
28
29
29
30
31
32
33
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518020-45530 | 3***0 | Тяга | |
| КЗК-10-0107200-01 | К***1 | Редуктор бортовой | |
| МК-23М.03.030А | М***А | Диски нажимные | |
| МК-23М.03.210 | М***0 | Колесо зубчатое | |
| 1 | К***0 | Водило | |
| 2 | К***0 | Ось колеса | |
| 4 | К***4 | Проставка | |
| 5 | М***6 | Вилка | |
| 6 | М***7 | Тяга | |
| 7 | М***9 | Шайба | |
| 8 | М***6 | Палец | |
| 9 | М***6 | Шестерня солнечная | |
| 10 | М***7 | Муфта соединительная | |
| 11 | М***1 | Колесо зубчатое | |
| 12 | М***А | Вал-шестерня | |
| 13 | М***6 | Втулка | |
| 14 | 3***0 | Диск тормоза фрикционный | |
| 15 | У***А | Болт | |
| 16 | У***8 | Гайка | |
| 17 | 3***4 | Кольцо | |
| 18 | 3***7 | Тяга | |
| 19 | 3***5 | Пружина | |
| 20 | 7***3 | Пружина 2С132.0031 | |
| 21 | Г***5 | Гайка М8-6Н-5915 | |
| 22 | В***0 | Кольцо В75-13940 | |
| 23 | В***3 | Кольцо В130-13943 | |
| 24 | 2***0 | Кольцо | |
| 25 | О***0 | Ось 6-12 b12x32-9650 | |
| 26 | 3***Q | Подшипник 30313J2/Q | |
| 26 | 7***5 | Подшипник 7313А-27365 | |
| 27 | N***M | Подшипник NJ2207-E-M | |
| 27 | N***1 | Подшипник NJ2207-E-M1 | |
| 27 | N***J | Подшипник NJ2207ECJ | |
| 28 | N***M | Подшипник NJ2211-E-M | |
| 28 | N***1 | Подшипник NJ2211-E-M1 | |
| 28 | N***J | Подшипник NJ2211ECJ | |
| 29 | 2***8 | Подшипник 215К5-8338 | |
| 30 | 3***X | Подшипник 32028X | |
| 31 | Ш***2 | Шарик 22,225-100-3722 | |
| 32 | Ш***7 | Шплинт 3,2x18-397 | |
| 33 | C***R | Уплотнение | |
| 33 | М***2 | Манжета 1.2-55x80-1-8752 | |
| 34 | B***2 | Манжета | |
| 34 | C***R | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
