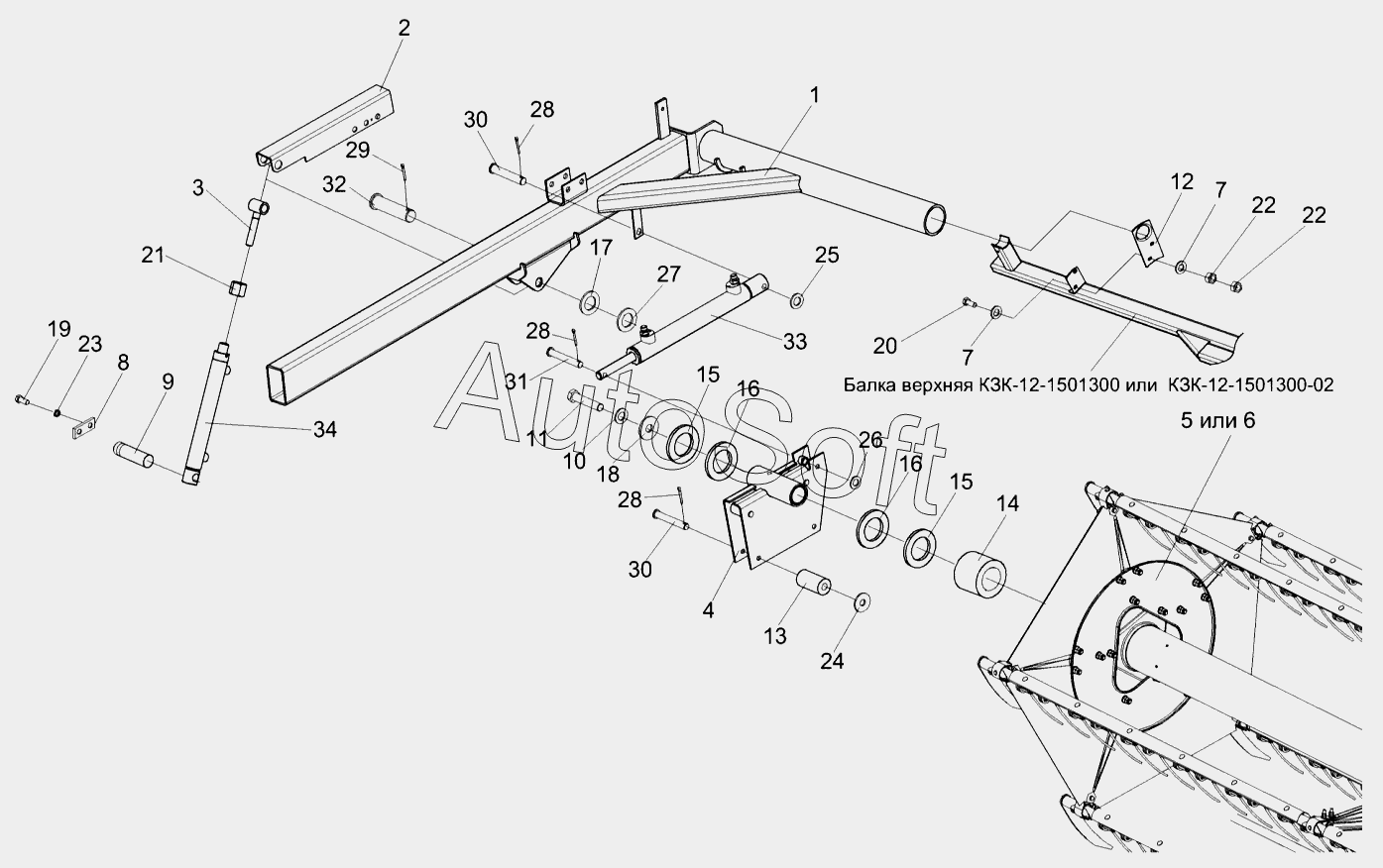

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Установка мотовила КЗР 1573500 и КЗР 1573500-01
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
28
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Поддержка правая | |
| 2 | К***0 | Фиксатор | |
| 3 | К***0 | Проушина гидроцилиндра | |
| 4 | К***0 | Направляющая | |
| 5 | К***0 | Мотовило | |
| 6 | К***1 | Мотовило | |
| 7 | К***1 | Шайба | |
| 8 | К***1 | Накладка | |
| 9 | К***1 | Ось | |
| 10 | К***1 | Шайба пружинная | |
| 11 | К***А | Болт | |
| 12 | К***3 | Опора | |
| 13 | К***5 | Ролик | |
| 14 | К***2 | Втулка | |
| 15 | К***4 | Прокладка | |
| 16 | К***9 | Шайба регулировочная | |
| 17 | К***А | Прокладка | |
| 18 | К***1 | Шайба | |
| 19 | Б***6 | Болт М8-6gх16-7796 | |
| 20 | Б***6 | Болт М12-6gх45-7796 | |
| 21 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 22 | Г***5 | Гайка М12-6G-5915 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***8 | Шайба A 10.01-6958 | |
| 25 | Ш***1 | Шайба C.10.01-11371 | |
| 26 | Ш***1 | Шайба C.12.01-11371 | |
| 27 | Ш***1 | Шайба C.20.01-11371 | |
| 28 | Ш***7 | Шплинт 3,2х20-397 | |
| 29 | Ш***7 | Шплинт 5х36-397 | |
| 30 | 6***0 | Ось 6-10b12х70-9650 | |
| 31 | 6***0 | Ось 6-12 b12х65-9650 | |
| 32 | 6***0 | Ось 6-20 b12х80 -9650 | |
| 33 | D***0 | Гидроцилиндр | |
| 34 | E***0 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
