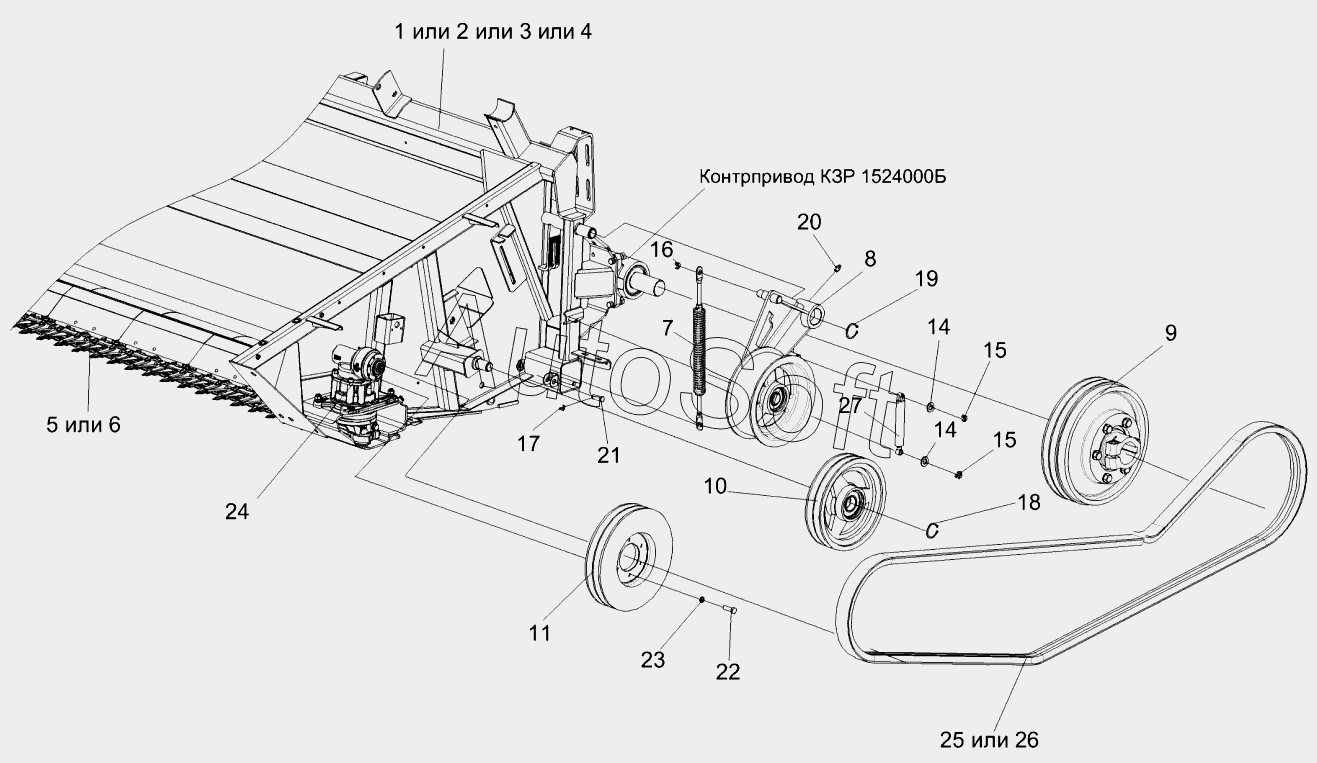

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Привод аппарата режущего КЗК 2507000Б и КЗК 2507000Б-01
14
14
27
26
25
24
23
22
21
20
19
18
17
16
15
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Рама | |
| 2 | К***1 | Рама | |
| 3 | К***2 | Рама | |
| 4 | К***3 | Рама | |
| 5 | К***Б | Аппарат режущий | |
| 6 | К***1 | Аппарат режущий | |
| 7 | К***0 | Пружина | |
| 8 | К***А | Устройство натяжное | |
| 9 | К***0 | Шкив | |
| 10 | К***0 | Шкив | |
| 11 | К***А | Шкив | |
| 12 | К***4 | Прокладка регулировочная | |
| 13 | К***1 | Прокладка регулировочная | |
| 14 | Ш***1 | Шайба C.10.01-11371 | |
| 15 | Ш***7 | Шплинт 3,2х20-397 | |
| 16 | Ш***7 | Шплинт 4х22-397 | |
| 17 | Ш***7 | Шплинт 4х28-397 | |
| 18 | В***0 | Кольцо | |
| 19 | В***0 | Кольцо В35-13940 | |
| 20 | 1***3 | Масленка | |
| 21 | 6***0 | Ось 6-16 b12х40-9650 | |
| 22 | В***9 | Винт М8х20-10.9 | |
| 23 | Ш***8 | Шайба пружинная A 8 | |
| 24 | 8***F | Передача угловая | |
| 25 | 2***a | Ремень 2HB 3212 La | |
| 26 | 2***A | Ремень 2 HB BP 3212 K A | |
| 27 | 8***1 | Амортизатор сиденья водителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
