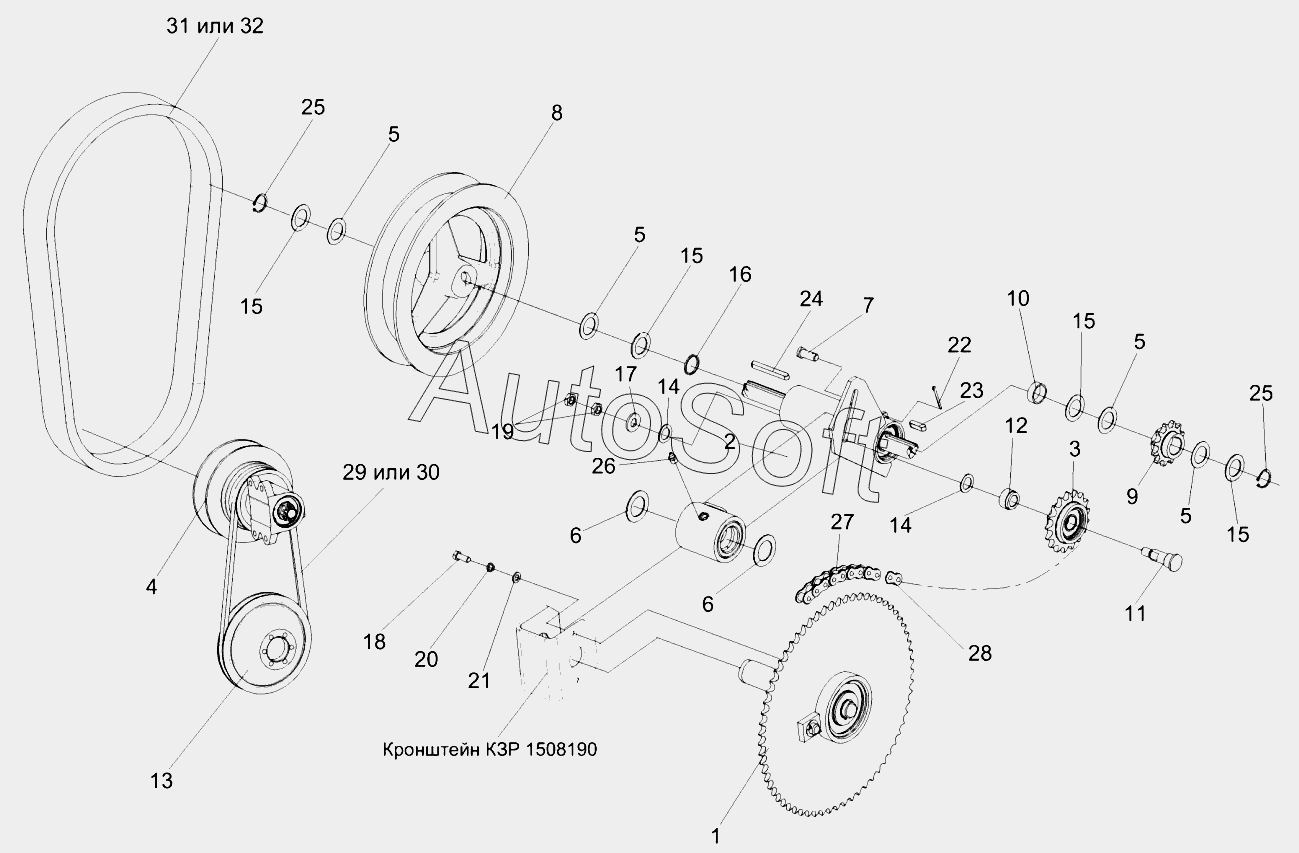

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Установка привода вариатора КЗР 1514200
17
32
31
30
29
28
27
26
25
25
24
23
22
21
20
19
18
1
16
15
15
15
15
14
14
13
12
11
10
9
8
7
6
6
5
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Муфта обгонная | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Звездочка | |
| 4 | К***0 | Вариатор | |
| 5 | К***А | Кольцо | |
| 6 | К***1 | Кольцо | |
| 7 | К***1 | Ось | |
| 8 | К***1 | Шкив | |
| 9 | К***2 | Звездочка | |
| 10 | К***7 | Шайба | |
| 11 | К***2 | Ось | |
| 12 | К***1 | Втулка | |
| 13 | К***1 | Шкив | |
| 14 | К***5 | Шайба | |
| 15 | К***8 | Шайба специальная | |
| 16 | П***7 | Втулка | |
| 17 | П***А | Шайба | |
| 18 | Б***6 | Болт М8-6gх20-7796 | |
| 19 | Г***6 | Гайка М12-6G.05-2526 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***1 | Шайба C.8.01-11371 | |
| 22 | Ш***7 | Шплинт 3,2х20-397 | |
| 23 | Ш***0 | Шпонка 8х7х28-23360 | |
| 24 | Ш***0 | Шпонка 8х7х70-23360 | |
| 25 | В***2 | Кольцо | |
| 26 | 1***3 | Масленка | |
| 27 | Ц***8 | Цепь ПР-15,875-23-13568 | |
| 28 | З***8 | Звено С-ПР-15,875-23-13568 | |
| 29 | S***d | Ремень SPB 1250 Ld | |
| 30 | S***0 | Ремень SPB 1250 | |
| 31 | S***° | Ремень SVX 52х16х1250 Li 30° | |
| 32 | 5***° | Ремень 52х16х1250 Li 30° |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
