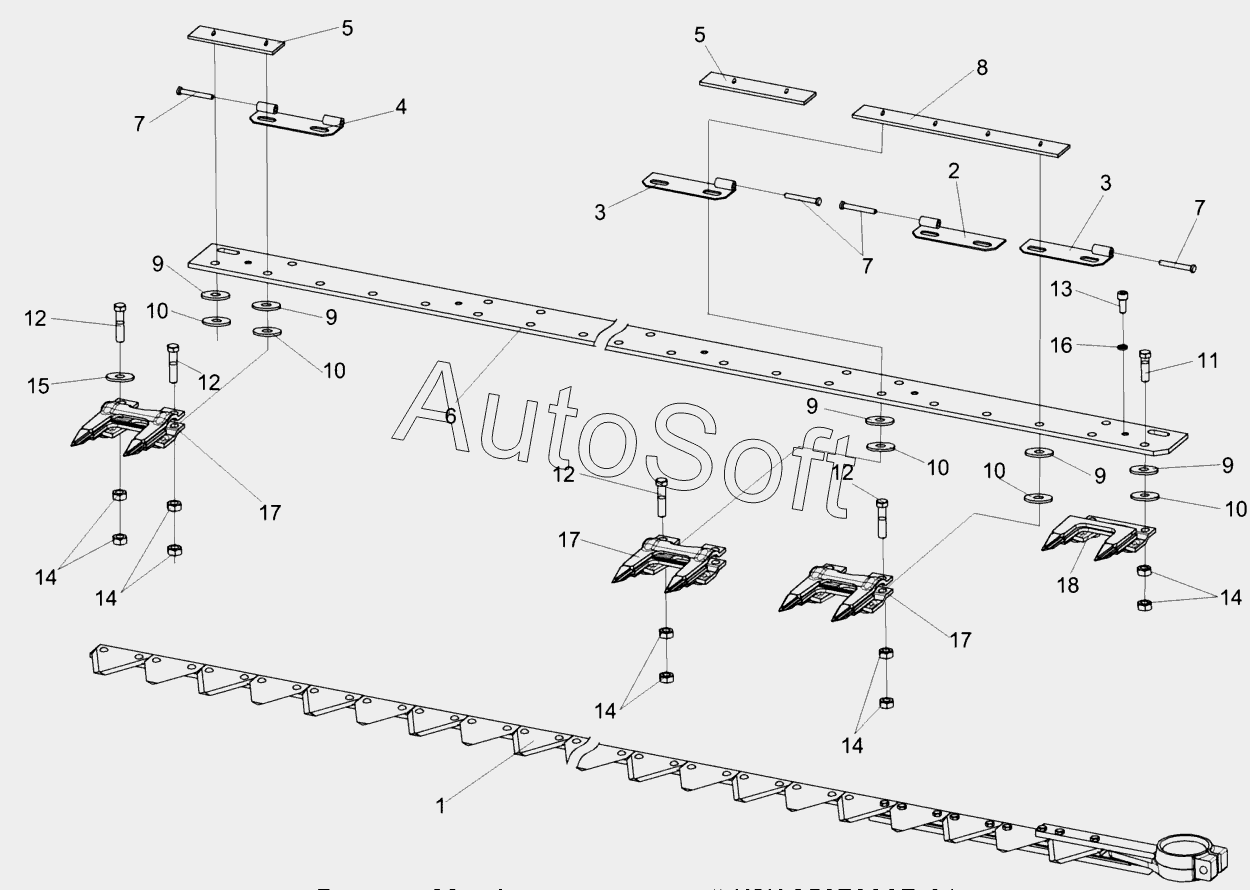

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Аппарат режущий КЗК 2507000Б-01
1
2
3
3
4
5
5
6
7
7
7
8
9
9
9
9
9
10
10
10
10
10
11
12
12
12
12
13
14
14
14
14
14
15
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***A | Нож | |
| 2 | К***А | Петля | |
| 3 | К***1 | Петля | |
| 4 | К***А | Пластина трения | |
| 5 | К***Б | Брус пальцевый | |
| 6 | К***2 | Ось | |
| 7 | К***1 | Пластина трения | |
| 8 | К***А | Прокладка регулировочная | |
| 9 | М***6 | Прокладка | |
| 10 | Б***6 | Болт М10-6gх35-7796 | |
| 11 | Б***6 | Болт М10-6gх45-7796 | |
| 12 | В***8 | Винт М8-6gх20-11738 | |
| 13 | Г***5 | Гайка М10-6G-5915 | |
| 14 | Ш***8 | Шайба A 10.01-6958 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | 1***1 | Палец сдвоенный | |
| 18 | 1***1 | Палец направляющий сдвоенный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
