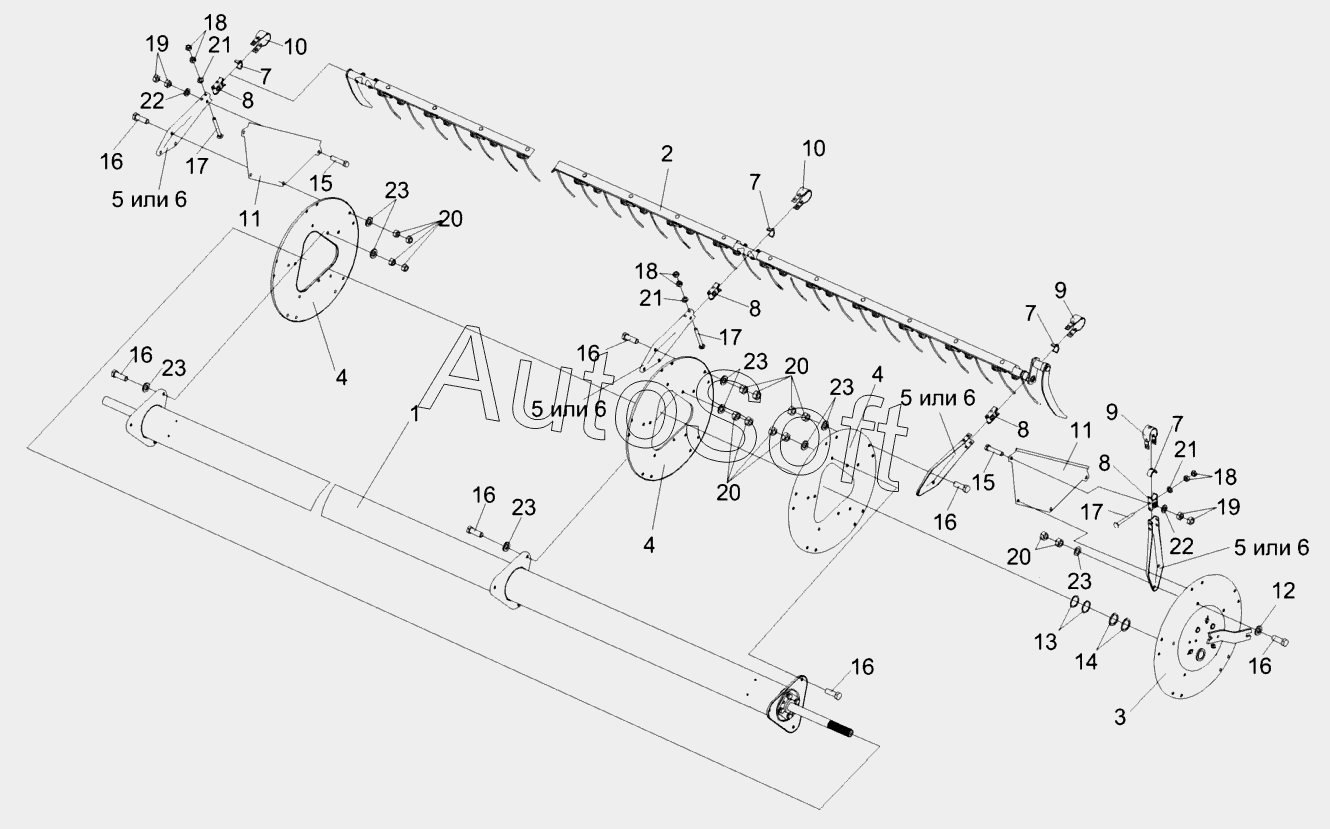

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Мотовило КЗР 1573500
КЗР1573500
1
2
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
14
15
15
16
16
16
16
16
16
16
17
17
17
18
18
18
19
19
20
20
20
20
21
21
21
22
22
23
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1573500 | К***0 | Мотовило | |
| 1 | К***2 | Вал мотовила | |
| 2 | К***0 | Граблина | |
| 3 | К***0 | Эксцентрик | |
| 4 | К***1 | Диск | |
| 5 | К***2 | Луч | |
| 6 | К***1 | Луч | |
| 7 | К***7 | Полуподшипник | |
| 8 | К***8 | Полуподшипник | |
| 9 | К***6 | Скоба | |
| 10 | К***6 | Скоба | |
| 11 | К***7 | Сектор | |
| 12 | К***8 | Шайба | |
| 13 | К***4 | Прокладка | |
| 14 | К***9 | Шайба регулировочная | |
| 15 | Б***6 | Болт М10-6ех45-7796 | |
| 16 | Б***6 | Болт М12-6ех35-7796 | |
| 17 | Б***2 | Болт М8-6ех70-7802 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Г***5 | Гайка М12-6G-5915 | |
| 21 | Ш***1 | Шайба С.8.01-11371 | |
| 22 | Ш***1 | Шайба С.10.01-11371 | |
| 23 | Ш***1 | Шайба С.12.01-11371 |
