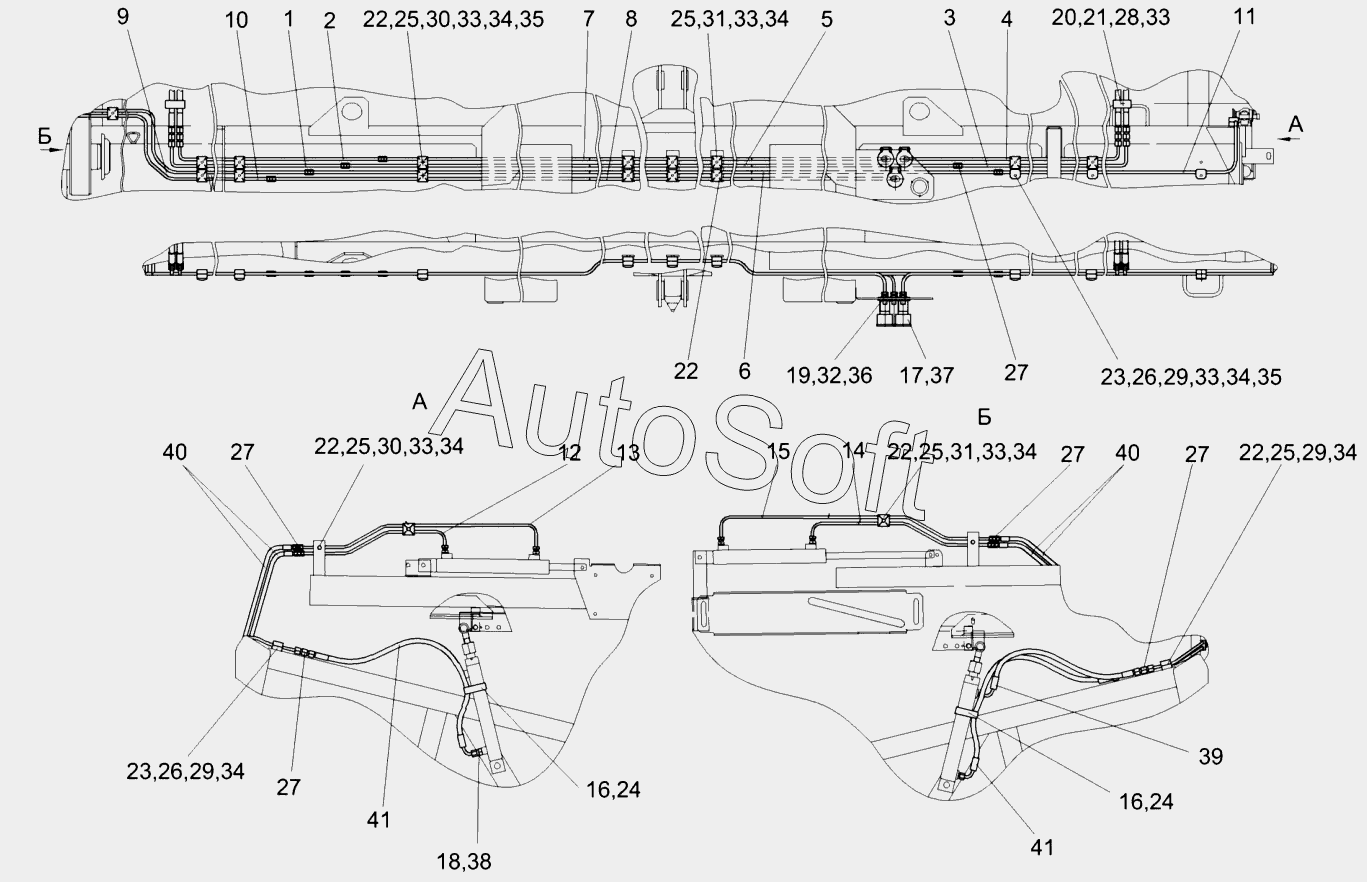

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Система гидравлическая жатки для зерновых культур КЗК-7-1580000
КЗК-7-1580000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
22
22
22
23
23
24
24
25
25
25
25
25
26
26
27
27
27
27
27
28
29
29
29
30
30
31
31
32
33
33
33
33
33
33
34
34
34
34
34
34
34
35
35
36
37
38
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-1580000 | К***0 | Система гидравлическая жатки для зерновых культур | |
| 1 | К***2 | Трубопровод | |
| 2 | К***3 | Трубопровод | |
| 3 | К***1 | Трубопровод | |
| 4 | К***1 | Трубопровод | |
| 5 | К***1 | Трубопровод | |
| 6 | К***2 | Трубопровод | |
| 7 | К***1 | Трубопровод | |
| 8 | К***2 | Трубопровод | |
| 9 | К***1 | Трубопровод | |
| 10 | К***1 | Трубопровод | |
| 11 | К***1 | Трубопровод | |
| 12 | К***А | Трубопровод | |
| 13 | К***1 | Трубопровод | |
| 14 | К***А | Трубопровод | |
| 15 | К***1 | Трубопровод | |
| 16 | А***0 | Хомут стяжной | |
| 17 | М***0 | Полумуфта наружная | |
| 18 | К***3 | Штуцер | |
| 19 | К***2 | Штуцер | |
| 20 | К***1 | Прокладка | |
| 21 | К***3 | Прижим | |
| 22 | К***1 | Брус | |
| 23 | К***2 | Брус | |
| 24 | К***5 | Уплотнение ПР-067 L=180-10 мм | |
| 25 | К***1 | Накладка | |
| 26 | К***2 | Накладка | |
| 27 | У***2 | Штуцер | |
| 28 | Б***8 | Болт М6-6gх35-7798 | |
| 29 | Б***8 | Болт М6-6gх45-7798 | |
| 30 | Б***8 | Болт М6-6gх50-7798 | |
| 31 | Б***8 | Болт М6-6gх55-7798 | |
| 32 | Г***6 | Гайка М14х1,5-6G-2526 | |
| 33 | Г***5 | Гайка М6-6G-5915 | |
| 34 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 35 | Ш***1 | Шайба C.6.01-11371 | |
| 36 | Ш***1 | Шайба C.14.01-11371 | |
| 37 | 0***3 | Кольцо 019-022-19-2-2-18829/9833 | |
| 38 | П***8 | Прокладка 12 М1-23358 | |
| 39 | Р***0 | Рукав высокого давления РВД 6-1SN-М14х1,5-24°-660-0°-90° | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления |
