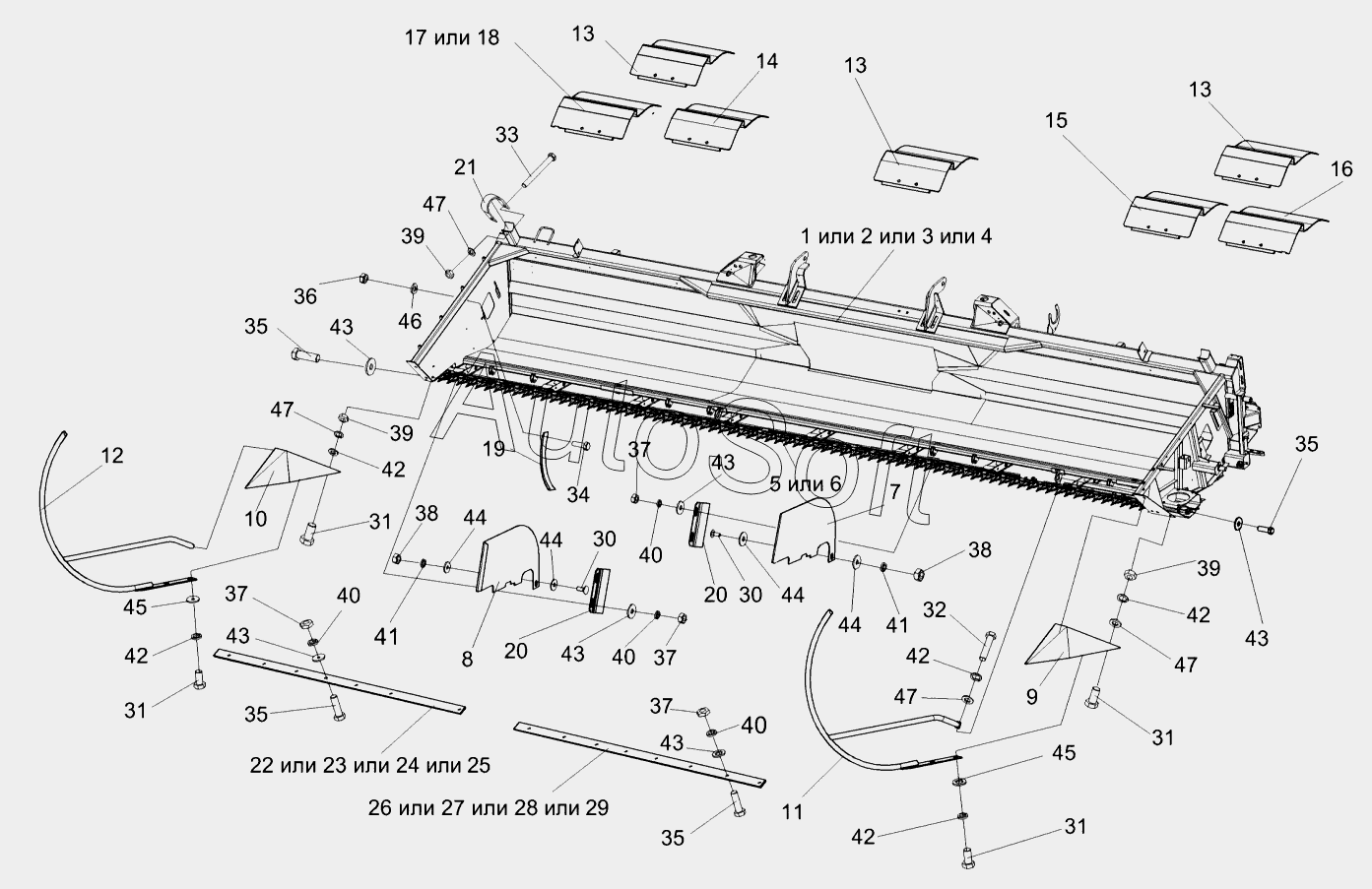

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Установка делителей и щитков
36
25
26
27
28
29
30
30
31
31
31
31
32
33
34
35
35
35
35
24
37
37
37
37
38
38
39
39
39
40
40
40
40
41
41
42
42
42
42
42
43
43
43
43
43
43
44
44
44
44
45
45
46
47
47
47
47
13
13
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Рама | |
| 2 | К***1 | Рама | |
| 3 | К***2 | Рама | |
| 4 | К***3 | Рама | |
| 5 | К***Б | Аппарат режущий | |
| 6 | К***1 | Аппарат режущий | |
| 7 | К***Б | Щиток | |
| 8 | К***1 | Щиток | |
| 9 | К***0 | Носок | |
| 10 | К***0 | Носок | |
| 11 | К***0 | Делитель | |
| 12 | К***1 | Делитель | |
| 13 | К***А | Щиток | |
| 14 | К***1 | Щиток | |
| 15 | К***2 | Щиток | |
| 16 | К***А | Щиток | |
| 17 | К***1 | Щиток | |
| 18 | К***А | Щиток | |
| 19 | К***2 | Кожух | |
| 20 | К***3 | Направляющая | |
| 21 | К***2 | Скоба | |
| 22 | К***3 | Чистик | |
| 23 | К***0 | Чистик | |
| 24 | К***1 | Чистик | |
| 25 | К***4 | Чистик | |
| 26 | К***2 | Чистик | |
| 27 | К***0 | Чистик | |
| 28 | К***1 | Чистик | |
| 29 | К***5 | Чистик | |
| 30 | Б***6 | Болт М10-6gх30-7796 | |
| 31 | Б***6 | Болт М12-6gх25-7796 | |
| 32 | Б***6 | Болт М12-6gх50-7796 | |
| 33 | Б***6 | Болт М12-6gх120-7796 | |
| 34 | Б***8 | Болт М6-6gх20-7798 | |
| 35 | Б***2 | Болт М8-6gх20-7802 | |
| 36 | Г***5 | Гайка М6-6G-5915 | |
| 37 | Г***5 | Гайка М8-6G-5915 | |
| 38 | Г***5 | Гайка М10-6G.-5915 | |
| 39 | Г***5 | Гайка М12-6G-5915 | |
| 40 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 43 | Ш***8 | Шайба A 8.01-6958 | |
| 44 | Ш***8 | Шайба A 10.01-6958 | |
| 45 | Ш***8 | Шайба A 12.01-6958 | |
| 46 | Ш***1 | Шайба C.6.01-11371 | |
| 47 | Ш***1 | Шайба C.12.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
