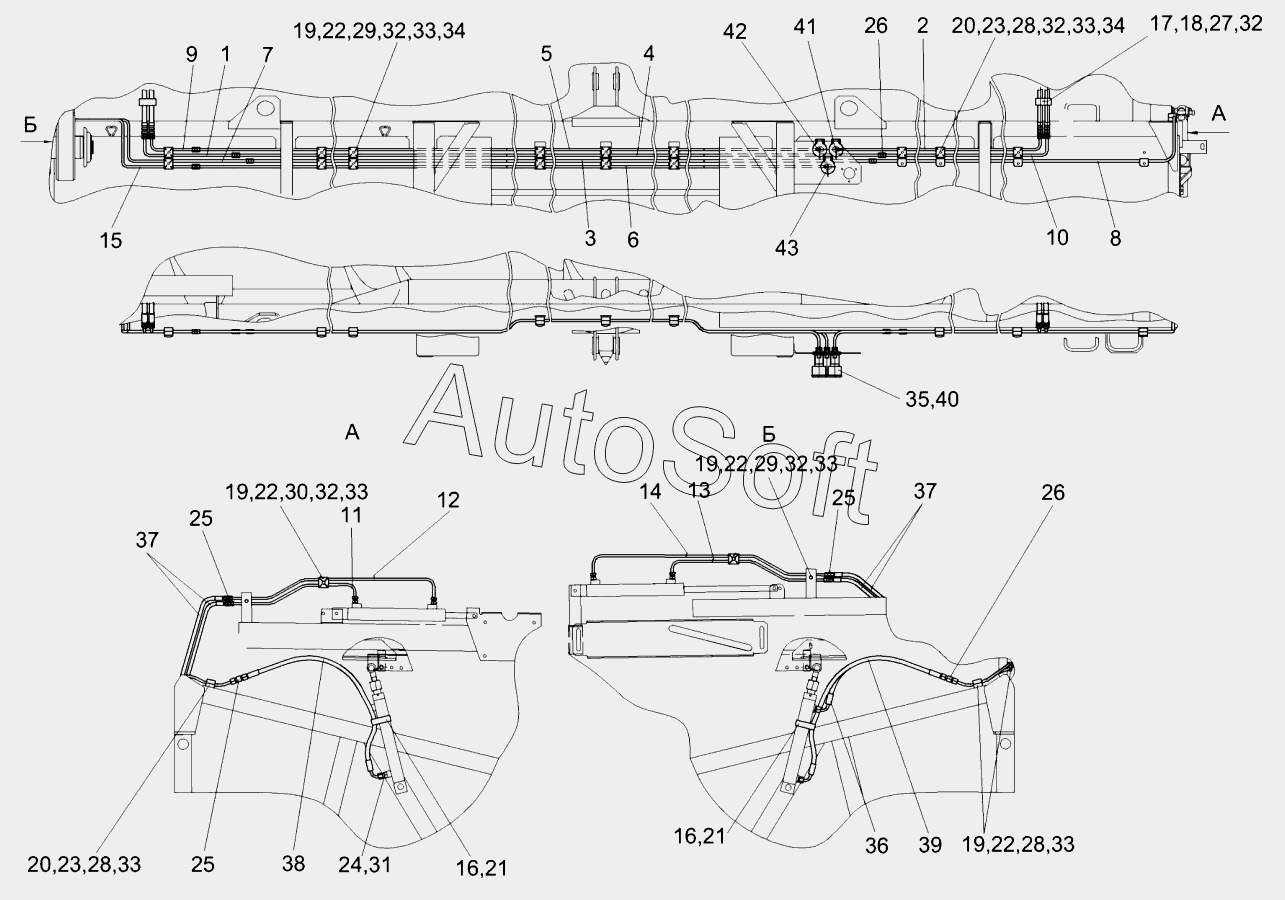

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Система гидравлическая жатки для зерновых культур КЗК-12-1589000А
33
33
33
33
33
33
23
23
24
25
25
25
26
26
27
28
28
28
29
29
30
31
32
32
32
32
32
22
22
22
22
34
34
35
36
37
37
38
39
40
41
42
43
11
1
2
3
4
5
6
7
8
9
10
КЗК-12-1589000А
12
13
14
15
16
16
17
18
19
19
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1589000А | К***А | Система гидравлическая жатки для зерновых культур | |
| 1 | К***А | Трубопровод | |
| 2 | К***А | Трубопровод | |
| 3 | К***А | Трубопровод | |
| 4 | К***1 | Трубопровод | |
| 5 | К***А | Трубопровод | |
| 6 | К***1 | Трубопровод | |
| 7 | К***А | Трубопровод | |
| 8 | К***А | Трубопровод | |
| 9 | К***А | Трубопровод | |
| 10 | К***А | Трубопровод | |
| 11 | К***А | Трубопровод | |
| 12 | К***1 | Трубопровод | |
| 13 | К***А | Трубопровод | |
| 14 | К***1 | Трубопровод | |
| 15 | К***А | Трубопровод | |
| 16 | А***0 | Хомут стяжной | |
| 17 | К***1 | Прокладка | |
| 18 | К***3 | Прижим | |
| 19 | К***1 | Брус | |
| 20 | К***2 | Брус | |
| 21 | К***5 | Уплотнение ПР-067 L=180-10 мм | |
| 22 | К***1 | Накладка | |
| 23 | К***2 | Накладка | |
| 24 | К***2 | Штуцер | |
| 25 | К***3 | Штуцер | |
| 26 | У***2 | Штуцер | |
| 27 | Б***8 | Болт М6-6e-х35-7798 | |
| 28 | Б***8 | Болт М6-6e-х45-7798 | |
| 29 | Б***8 | Болт М6-6gх50-7798 | |
| 30 | Б***8 | Болт М6-6gх55-7798 | |
| 31 | П***8 | Прокладка 12 М3-23358 | |
| 32 | Г***5 | Гайка М6-6G-5915 | |
| 33 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 34 | Ш***1 | Шайба С.6.01-11371 | |
| 35 | Ш***1 | Шайба С.14.01-11371 | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | H***4 | Муфта | |
| 41 | H***1 | Заглушка | |
| 42 | H***1 | Заглушка | |
| 43 | H***1 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
