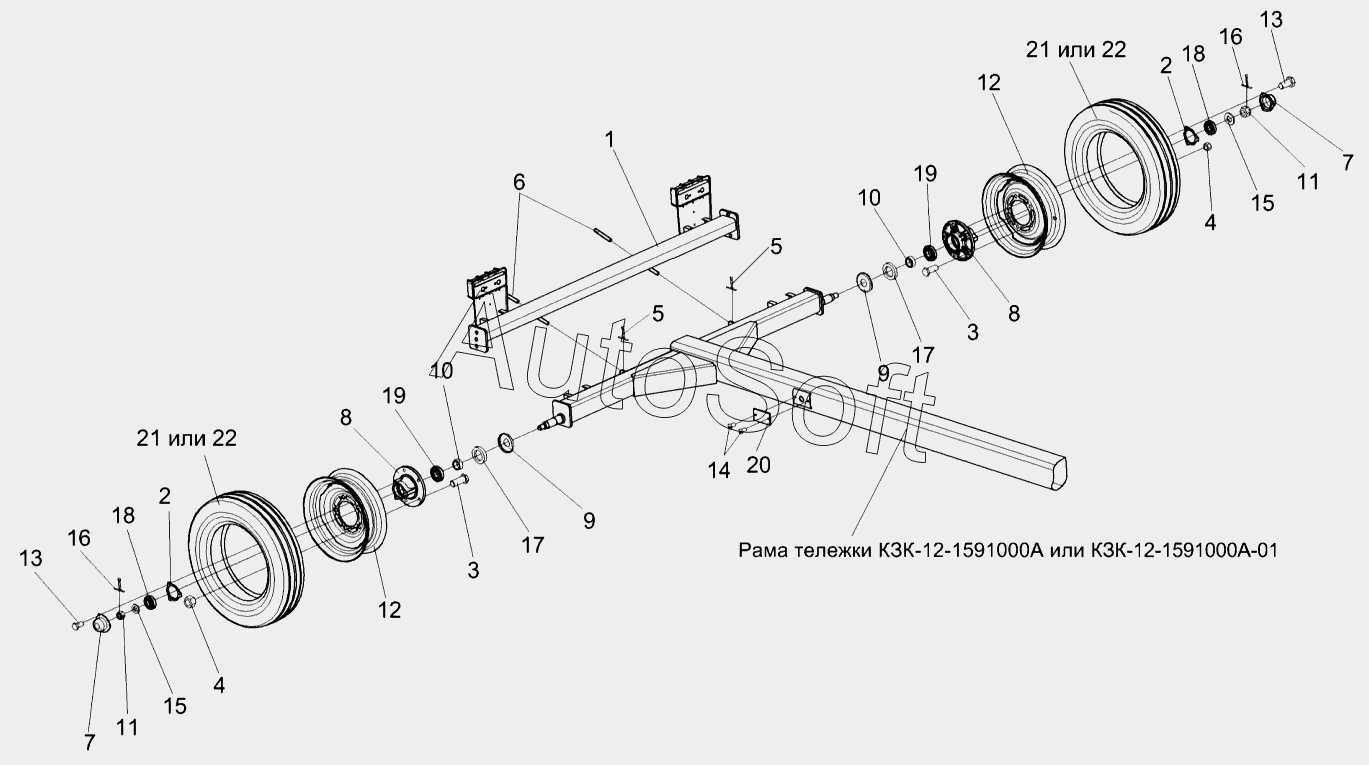

Каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7 (2010). Установка задних колес КПР 6102020 и балки габаритной КЗК-12-1592000
10
10
22
22
21
21
20
19
19
18
18
17
17
16
16
15
15
14
13
13
12
12
11
11
КЗР1590050
9
9
8
8
7
7
6
5
5
4
4
3
3
2
2
1
КЗР1590050-04
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1590050 | К***0 | Тележка транспортная | |
| КЗР1590050-04 | К***4 | Тележка транспортная | |
| КПР6102020 | К***0 | Колесо | |
| 1 | К***0 | Балка габаритная | |
| 2 | А***4 | Прокладка | |
| 3 | А***7 | Болт переднего колеса | |
| 4 | А***8 | Гайка крепления колеса | |
| 5 | К***1 | Шплинт | |
| 6 | К***2 | Ось | |
| 7 | К***5 | Крышка | |
| 8 | Н***2 | Ступица | |
| 9 | Н***2 | Колпачек | |
| 10 | Н***1 | Втулка | |
| 11 | Н***2 | Гайка | |
| 12 | 3***2 | Колесо в сборе | |
| 13 | Б***6 | Болт М8-6gх16-7796 | |
| 14 | В***3 | Винт В.М6-6gх12-17473 | |
| 15 | Ш***1 | Шайба 2.24.01-11371 | |
| 16 | Ш***7 | Шплинт 5х40-397 | |
| 17 | М***2 | Манжета 1.2-55х80-1-8752 | |
| 18 | 7***5 | Подшипник 7207А-27365 | |
| 19 | 7***5 | Подшипник | |
| 20 | 3***1 | Световозвращатель | |
| 21 | Ш***8 | Шина 5,50-16Ф-122 НС8 | |
| 22 | Ш***8 | Шина 5,50-16ФБЕЛ-256НС8 |
