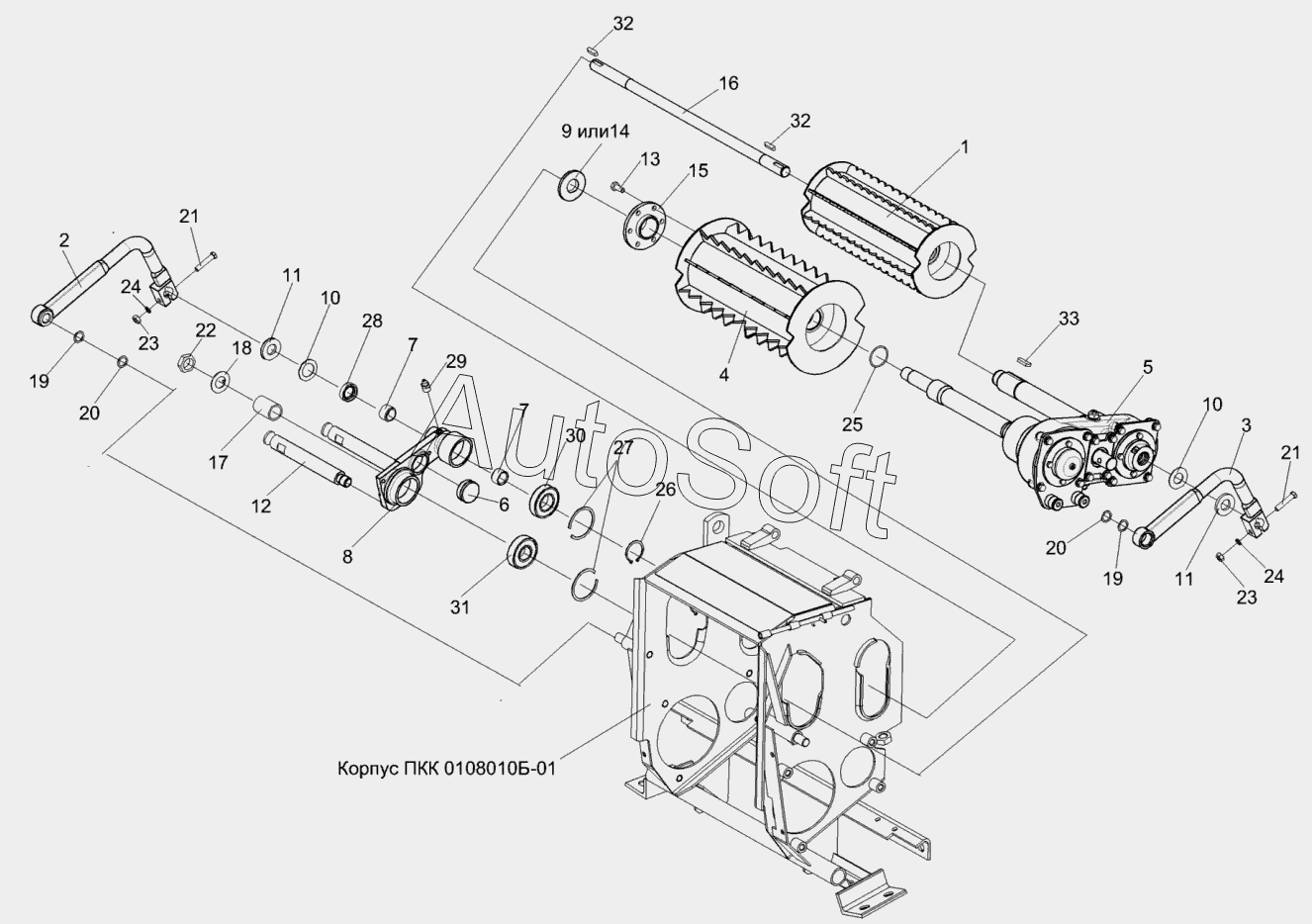

Каталог запасных частей к технике: Гомсельмаш КПК-3000А (Палессе FH40A) (2010). Аппарат питающий ПКК 0108000Б (установка редуктора ПКК 0118000Б-01)
25
17
18
19
19
20
20
21
21
22
23
23
24
24
16
26
27
28
29
30
31
32
32
33
7
7
1
2
3
4
5
6
ПКК0108000Б
8
9
10
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0108000Б | П***Б | Аппарат питающий | |
| ПКК0108450 | П***0 | Корпус | |
| ПКК0108460 | П***0 | Корпус | |
| 1 | П***1 | Валец зубчатый | |
| 2 | П***Б | Рычаг | |
| 3 | П***2 | Рычаг | |
| 4 | П***0 | Валец зубчатый | |
| 5 | П***1 | Редуктор цилиндрический подпрессовывающих вальцев | |
| 6 | П***4 | Ограничитель | |
| 7 | П***А | Втулка | |
| 8 | П***5 | Корпус | |
| 9 | П***А | Втулка | |
| 10 | П***А | Шайба | |
| 11 | П***2 | Шайба | |
| 12 | П***8 | Ось | |
| 13 | П***4 | Болт | |
| 14 | П***9 | Втулка | |
| 15 | П***А | Втулка | |
| 16 | П***А | Вал | |
| 17 | П***9 | Втулка | |
| 18 | П***1 | Шайба специальная | |
| 19 | К***Б | Прокладка | |
| 20 | К***А | Прокладка | |
| 21 | Б***6 | Болт М10-6eх50-7796 | |
| 22 | Г***6 | Гайка М27х2-6G-2526 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | 0***3 | Кольцо 045-050-30-2-2-18829-9833 | |
| 26 | В***2 | Кольцо | |
| 27 | В***1 | Кольцо В72-13941 | |
| 28 | М***2 | Манжета 2.2-25х42-1 - 8752 | |
| 29 | 1***3 | Масленка | |
| 30 | 1***2 | Подшипник | |
| 31 | 1***2 | Подшипник | |
| 32 | Ш***0 | Шпонка 8х7х32-23360 | |
| 33 | Ш***0 | Шпонка 12х8х40-23360 |
