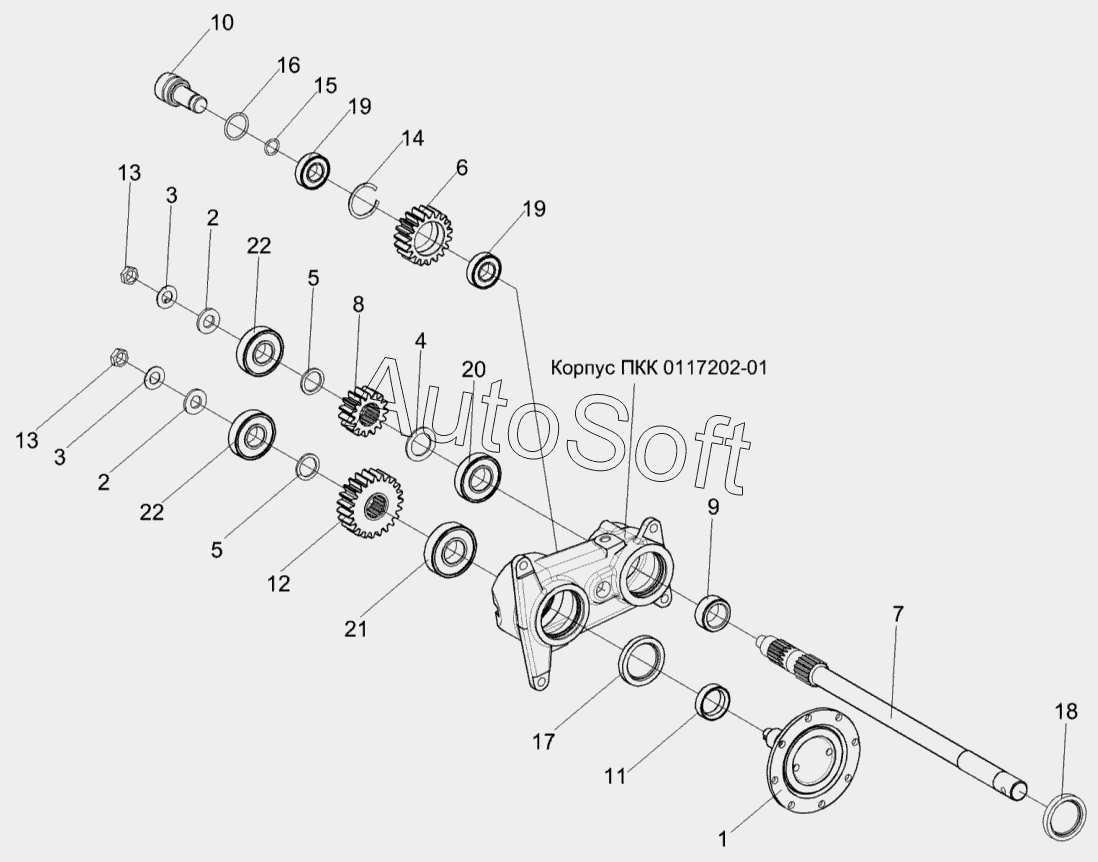

Каталог запасных частей к технике: Гомсельмаш КПК-3000А (Палессе FH40A) (2010). Редуктор нижних вальцев ПКК 0117000А-01 (лист 2)
9
22
22
21
20
19
19
18
17
16
15
14
13
13
12
11
10
ПКК0117000А-01
8
7
6
5
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0117000А-01 | П***1 | Редуктор нижних вальцев | |
| ПКК0117020 | П***0 | Вал | |
| ПКК0117030 | П***0 | Колесо зубчатое промежуточное | |
| ПКК0117040 | П***0 | Вал | |
| ПКК0117050 | П***0 | Вал с фланцем | |
| 1 | П***0 | Вал с фланцем | |
| 2 | П***4 | Шайба | |
| 3 | П***5 | Шайба | |
| 4 | П***1 | Шайба | |
| 5 | П***2 | Шайба | |
| 6 | П***А | Колесо зубчатое промежуточное | |
| 7 | П***А | Вал | |
| 8 | П***А | Шестерня | |
| 9 | П***2 | Втулка | |
| 10 | П***3 | Ось | |
| 11 | П***4 | Втулка | |
| 12 | П***5 | Колесо зубчатое | |
| 13 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 14 | В***1 | Кольцо | |
| 15 | 0***3 | Кольцо 020-025-30-2-2-18829-9833 | |
| 16 | 0***3 | Кольцо 036-042-36-2-2-18829-9833 | |
| 17 | М***2 | Манжета 1.2-52х75-1 - 8752 | |
| 18 | М***2 | Манжета 2.2-50х70-1 - 8752 | |
| 19 | 4***8 | Подшипник 42205КМ-8328 | |
| 20 | 4***8 | Подшипник 42207КМ - 8328 | |
| 21 | 4***8 | Подшипник 42307КМ - 8328 | |
| 22 | 3***8 | Подшипник 306 - 8338 |
