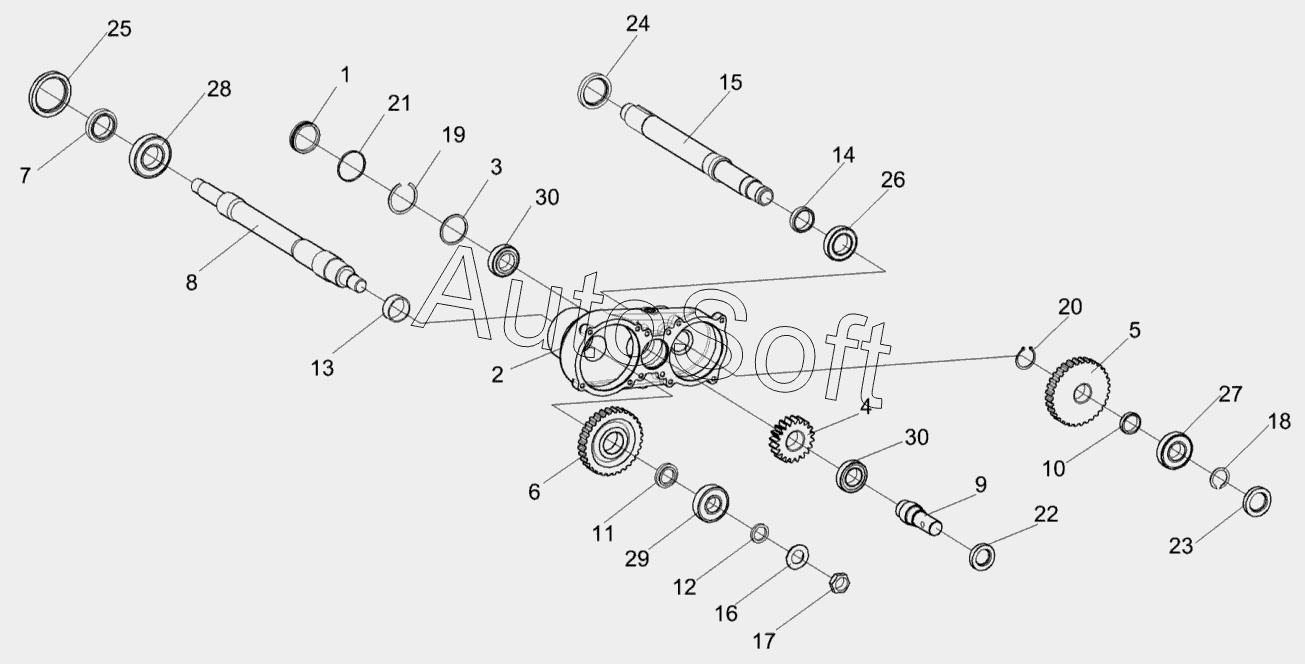

Каталог запасных частей к технике: Гомсельмаш КПК-3000А (Палессе FH40A) (2010). Редуктор цилиндрический подпрессовывающих вальцев ПКК 0118000Б-01 (лист 2)
15
30
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
ПКК0118000Б-01
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0118000Б-01 | П***1 | Редуктор цилиндрический подпрессовывающих вальцев | |
| 1 | П***5 | Ограничитель | |
| 2 | П***1 | Корпус | |
| 3 | П***1 | Кольцо | |
| 4 | П***6 | Шестерня | |
| 5 | П***7 | Колесо зубчатое | |
| 6 | П***8 | Колесо зубчатое | |
| 7 | П***7 | Втулка | |
| 8 | П***А | Вал | |
| 9 | П***9 | Вал | |
| 10 | П***4 | Втулка | |
| 11 | П***5 | Втулка | |
| 12 | П***7 | Шайба | |
| 13 | П***8 | Втулка | |
| 14 | П***9 | Втулка | |
| 15 | П***1 | Вал | |
| 16 | П***1 | Шайба специальная | |
| 17 | Г***6 | Гайка М27х2-6G-2526 | |
| 18 | В***0 | Кольцо В35-13940 | |
| 19 | В***1 | Кольцо | |
| 20 | В***2 | Кольцо | |
| 21 | 0***3 | Кольцо 058-062-25-2-2-18829-9833 | |
| 22 | М***2 | Манжета 1.2-30х52-1 - 8752 | |
| 23 | М***2 | Манжета 1.2-35х58-1 - 8752 | |
| 24 | М***2 | Манжета 2.2-50х70-1 - 8752 | |
| 25 | М***2 | Манжета 2.2-65х90-1 - 8752 | |
| 26 | 1***8 | Подшипник 108А - 8338 | |
| 27 | 2***8 | Подшипник 207А-8338 | |
| 28 | 2***8 | Подшипник 209-8338 | |
| 29 | 3***8 | Подшипник 306 - 8338 | |
| 30 | 2***7 | Подшипник ГОСТ 333-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
