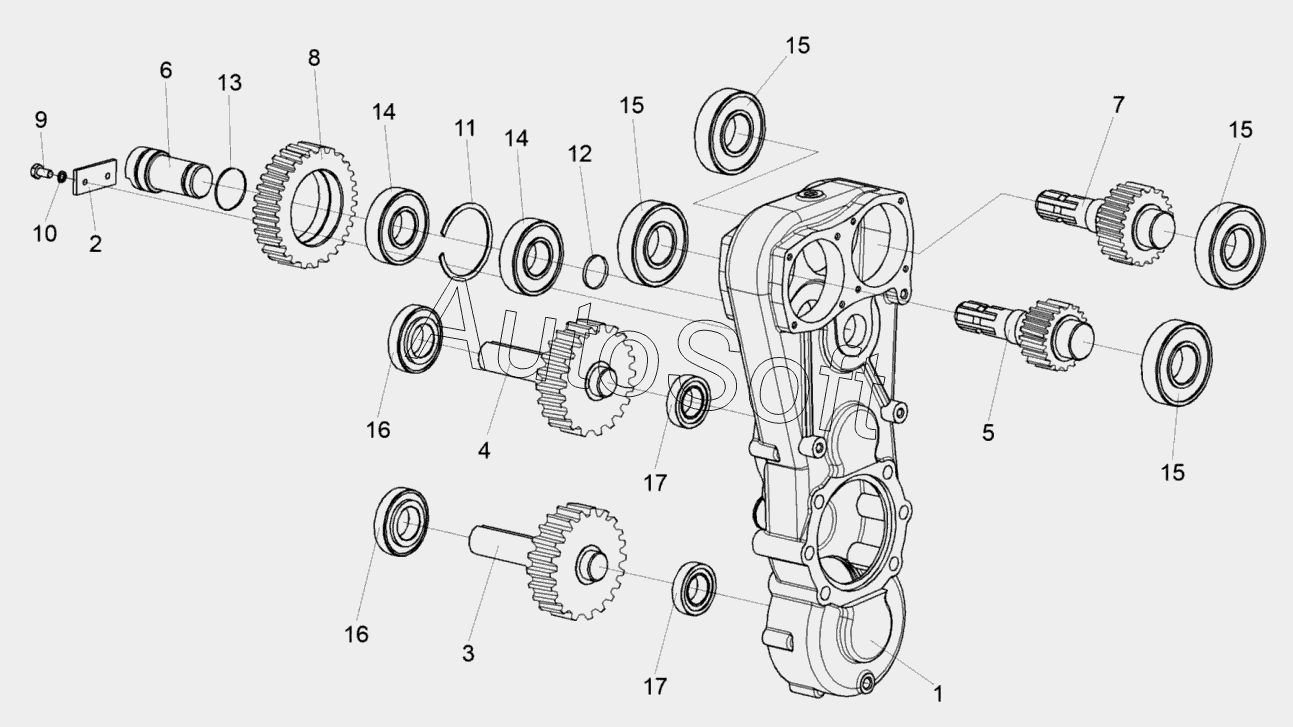

Каталог запасных частей к технике: Гомсельмаш КПК-3000А (Палессе FH40A) (2010). Редуктор цилиндрический ПКК 0135170-01 (лист 2
ПКК0135170-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0135110 | П***0 | Ось | |
| ПКК0135120А | П***А | Вал | |
| ПКК0135120А-01 | П***1 | Вал | |
| ПКК0135140 | П***0 | Вал-шестерня | |
| ПКК0135150 | П***0 | Шестерня | |
| ПКК0135170-01 | П***1 | Редуктор цилиндрический | |
| 1 | П***1 | Корпус | |
| 2 | П***А | Упор | |
| 3 | П***3 | Вал-шестерня | |
| 4 | П***1 | Вал шестерня | |
| 5 | П***4 | Вал-шестерня | |
| 6 | П***А | Ось | |
| 7 | П***4 | Вал-шестерня | |
| 8 | П***9 | Шестерня | |
| 9 | Б***8 | Болт М6-6ех12-7798 | |
| 10 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 11 | В***1 | Кольцо В-90 - 13941 | |
| 12 | 0***3 | Кольцо 034-040-36-2-2-18829-9833 | |
| 13 | 0***3 | Кольцо 045-050-30-2-2-18829-9833 | |
| 14 | 3***8 | Подшипник 308-8338 | |
| 15 | 3***8 | Подшипник 309 -8338 | |
| 16 | 7***5 | Подшипник | |
| 17 | 2***5 | Подшипник 2007107А-27365 |
