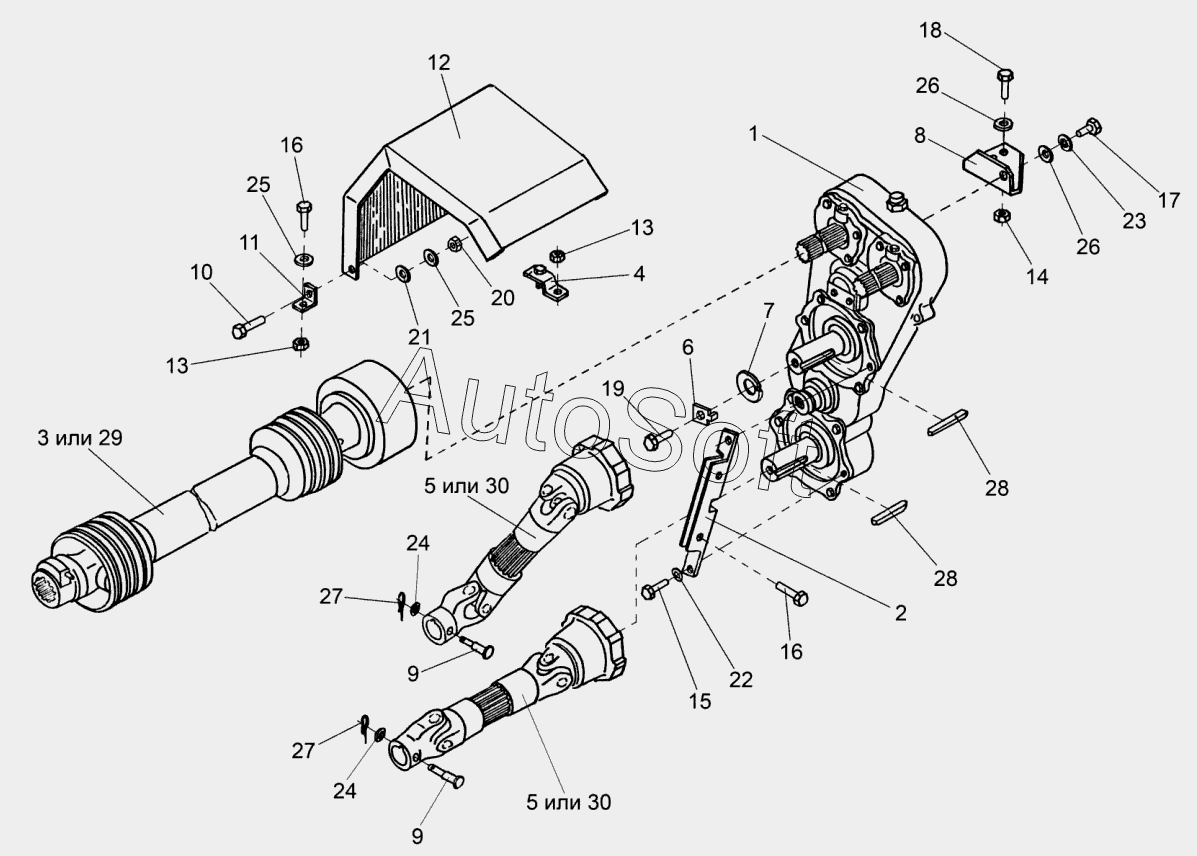

Каталог запасных частей к технике: Гомсельмаш КПК-3000А (Палессе FH40A) (2010). Установка валов карданных ПКК 0140000 и ПКК 0145000
15
30
30
29
28
28
27
27
26
26
25
25
24
24
23
22
21
20
19
18
17
16
16
ПКК0123000А-01
14
13
13
12
11
10
9
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0123000А-01 | П***1 | Кожух | |
| 1 | П***1 | Редуктор цилиндрический | |
| 2 | П***1 | Уголок направляющий | |
| 3 | П***0 | Вал карданный телескопический с защитным кожухом | |
| 4 | П***1 | Кронштейн | |
| 5 | П***0 | Вал карданный телескопический | |
| 6 | П***1 | Пластина | |
| 7 | П***А | Шайба | |
| 8 | П***1 | Кронштейн | |
| 9 | П***7 | Ось | |
| 10 | П***1 | Болт | |
| 11 | П***1 | Ушко | |
| 12 | П***2 | Кожух | |
| 13 | П***1 | Гайка самостопорящаяся | |
| 14 | П***2 | Гайка самостопорящаяся | |
| 15 | Б***6 | Болт М8-6ех20-7796 | |
| 16 | Б***6 | Болт М10-6ех25-7796 | |
| 17 | Б***6 | Болт | |
| 18 | Б***6 | Болт М12-6ех30-7796 | |
| 19 | Б***6 | Болт М12-LH-6ех35-7796 | |
| 20 | Г***5 | Гайка М10-6G-5915 | |
| 21 | I***7 | Пружина тарельчатая | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 24 | Ш***1 | Шайба С.8.01-11371 | |
| 25 | Ш***1 | Шайба С.10.01-11371 | |
| 26 | Ш***1 | Шайба С.12.01-11371 | |
| 27 | Ш***7 | Шплинт 2х18-397 | |
| 28 | Ш***0 | Шпонка 10х8х90-23360 | |
| 29 | W***В | Вал карданный телескопический | |
| 30 | W***L | Вал карданный телескопический |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
