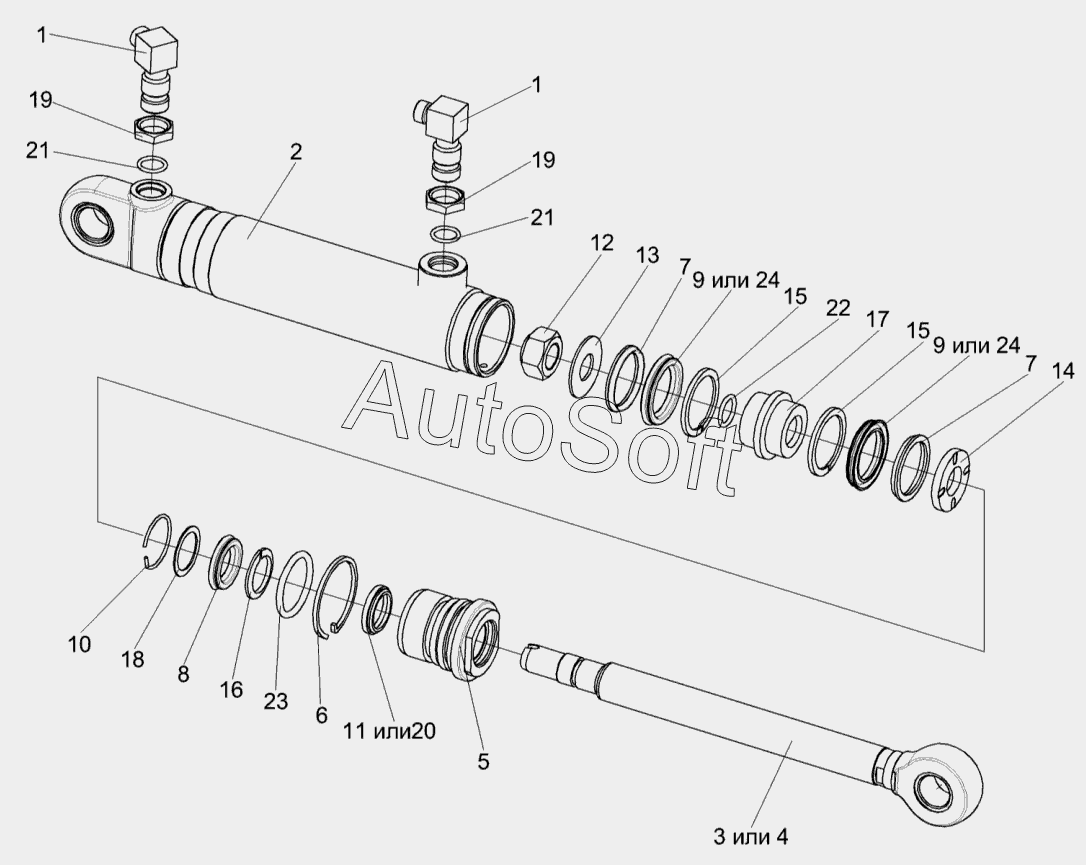

Каталог запасных частей к технике: Гомсельмаш КПК-3000А (Палессе FH40A) (2010). Гидроцилиндр ПКК 0113200-01
12
24
24
23
22
21
21
20
19
19
18
17
16
15
15
14
13
ПКК0113200-01
11
10
9
9
8
7
7
6
5
4
3
2
1
1
КИЛ0118770
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ0118770 | К***0 | Гидроцилиндр | |
| ПКК0113200-01 | П***1 | Гидроцилиндр | |
| 1 | У***А | Угольник ввертной | |
| 2 | К***0 | Корпус цилиндра | |
| 3 | 1***0 | Шток | |
| 4 | 1***0 | Шток | |
| 5 | К***4 | Втулка | |
| 6 | К***4 | Стопор | |
| 7 | 1***2 | Манжетодержатель | |
| 8 | 1***3 | Манжета 38х28 | |
| 9 | 1***1 | Манжета 50х40 | |
| 10 | 1***4 | Кольцо . | |
| 11 | 1***5 | Грязесъемник 2-28 | |
| 12 | 1***1 | Гайка | |
| 13 | 1***1 | Шайба | |
| 14 | 1***1 | Шайба | |
| 15 | 1***1 | Кольцо защитное | |
| 16 | 1***1 | Кольцо защитное | |
| 17 | 1***3 | Поршень | |
| 18 | 1***2 | Шайба | |
| 19 | Н***2 | Контргайка | |
| 20 | 2***1 | Грязесъемник | |
| 21 | 0***3 | Кольцо 017-021-25-2-2-18829-9833 | |
| 22 | 0***3 | Кольцо 018-022-25-2-2-18829-9833 | |
| 23 | 0***3 | Кольцо 042-050-26-2-2-18829-9833 | |
| 24 | М***6 | Манжета 1-50х40-4-14896 |
