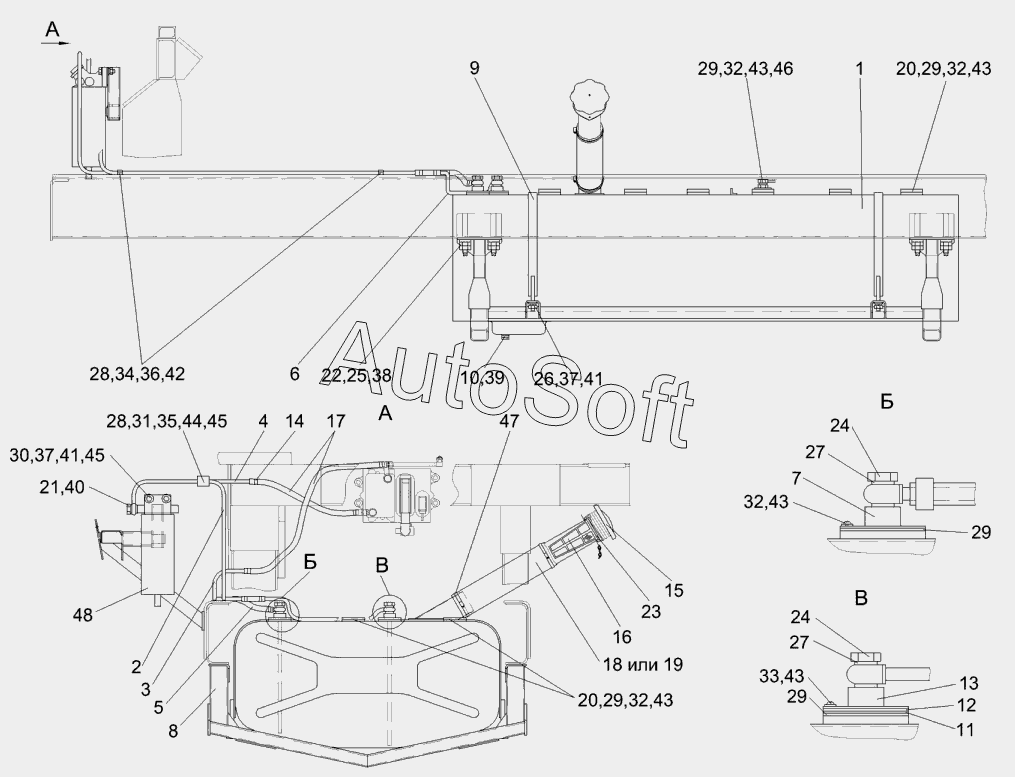

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка топливного оборудования КВС-2-0103000
/91.gif)
37
37
25
26
27
27
28
28
29
29
29
29
29
30
31
32
32
32
32
33
34
35
36
24
24
38
39
40
41
41
42
43
43
43
43
43
44
45
45
46
47
48
12
1
2
3
4
5
6
7
8
9
10
11
КВС-2-0103000
13
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0103000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Топливопровод | |
| 3 | К***0 | Топливопровод | |
| 4 | К***0 | Топливопровод | |
| 5 | К***0 | Топливопровод | |
| 6 | К***1 | Топливопровод | |
| 7 | К***0 | Труба | |
| 8 | К***0 | Рамка | |
| 9 | К***0 | Хомут | |
| 10 | К***0 | Клапан сливной | |
| 11 | К***0 | Труба | |
| 12 | К***0 | Клапан | |
| 13 | К***0 | Корпус | |
| 14 | А***0 | Хомут стяжной | |
| 15 | К***0 | Крышка | |
| 16 | 1***6 | Фильтр 1606 | |
| 17 | К***1 | Рукав | |
| 18 | К***4 | Шланг | |
| 19 | К***5 | Шланг | |
| 20 | К***1 | Заглушка | |
| 21 | К***1 | Болт специальный | |
| 22 | К***3 | Шпилька | |
| 23 | К***4 | Пружина | |
| 24 | К***А | Болт специальный | |
| 25 | К***1 | Шайба | |
| 26 | К***5 | Шайба сферическая | |
| 27 | У***1 | Шайба | |
| 28 | У***А | Брус | |
| 29 | 2***6 | Прокладка | |
| 30 | Б***6 | Болт М12-6gх40-7796 | |
| 31 | Б***2 | Болт М8-6gх35-7802 | |
| 32 | В***3 | Винт В.М5-6gх18-17473 | |
| 33 | В***3 | Винт В.М5-6gх25-17473 | |
| 34 | В***3 | Винт В.М6-6gх40-17473 | |
| 35 | Г***6 | Гайка М8-6G-2526 | |
| 36 | Г***5 | Гайка М6-6G-5915 | |
| 37 | Г***5 | Гайка М12-6G-5915 | |
| 38 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 39 | 3***8 | Прокладка 30 М3-23358 | |
| 40 | 1***8 | Прокладка 16 М3-23358 | |
| 41 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 42 | Ш***8 | Шайба | |
| 43 | Ш***1 | Шайба С.5.01-11371 | |
| 44 | Ш***1 | Шайба С.8.01-11371 | |
| 45 | Ш***1 | Шайба С.12.01-11371 | |
| 46 | Д***2 | Датчик | |
| 47 | T***2 | Хомут червячный | |
| 48 | R***1 | Фильтр топливный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
