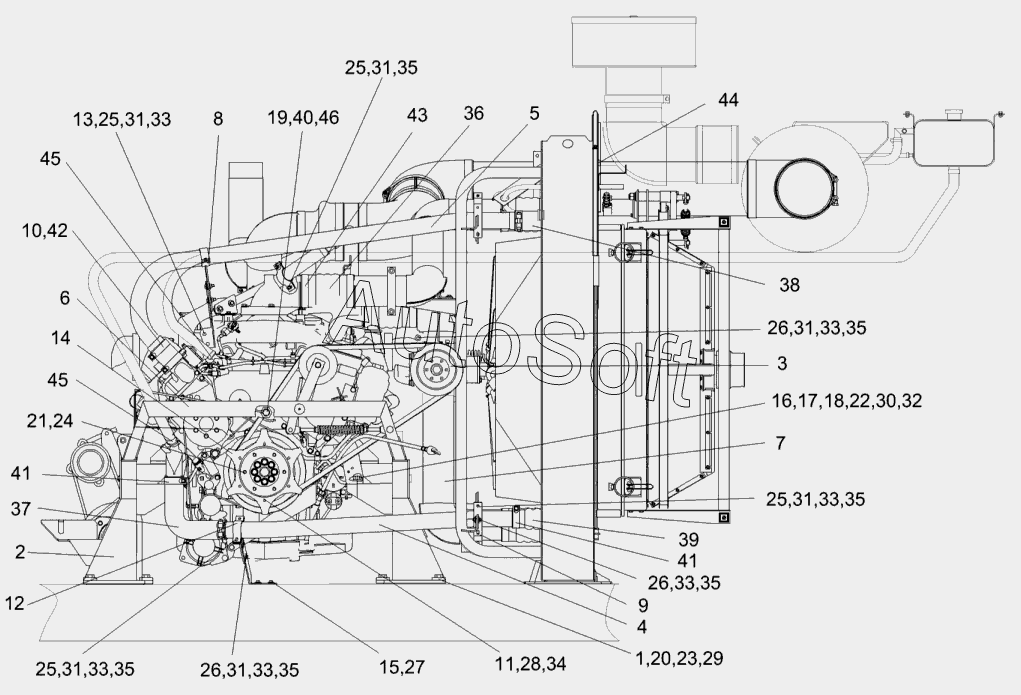

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка дизеля ОМ 502LA КВС-2-0150000В
/92.gif)
35
35
35
35
35
35
24
25
25
25
25
26
26
26
27
28
29
30
31
31
31
31
31
31
32
33
33
33
33
33
33
34
23
36
37
38
39
40
41
41
42
43
44
45
45
46
12
1
2
3
4
5
6
7
8
9
10
11
КВС-2-0150000В
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150000В | К***В | Установка дизеля ОМ 502LA | |
| 1 | К***А | Опора левая | |
| 2 | К***А | Опора правая | |
| 3 | К***А | Привод вентилятора | |
| 4 | К***Г | Труба | |
| 5 | К***Б | Труба | |
| 6 | К***Б | Балка | |
| 7 | К***Б | Труба | |
| 8 | К***В | Хомут | |
| 9 | К***1 | Хомут | |
| 10 | К***8 | Рукав 68х78-0,098-10362 | |
| 11 | К***А | Шкив | |
| 12 | К***1 | Хомут | |
| 13 | К***2 | Кронштейн | |
| 14 | К***А | Звезда | |
| 15 | К***5 | Кронштейн | |
| 16 | К***5 | Пластина | |
| 17 | К***1 | Пластина | |
| 18 | К***А | Втулка | |
| 19 | К***А | Штуцер | |
| 20 | К***1 | Шайба | |
| 21 | К***8 | Шайба | |
| 22 | П***4 | Шайба | |
| 23 | У***3 | Вкладыш | |
| 24 | У***8 | Болт | |
| 25 | Б***6 | Болт М8-6gх25-7796 | |
| 26 | Б***6 | Болт М8-6gх30-7796 | |
| 27 | Б***6 | Болт М8-6gх40-7796 | |
| 28 | Б***6 | Болт М10-6gх20-7796 | |
| 29 | Б***6 | Болт М20х1, 5-6gх60-7796 | |
| 30 | Б***8 | Болт М18х1, 5-6gх70-7798 | |
| 31 | Г***5 | Гайка М8-6G-5915 | |
| 32 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***8 | Шайба | |
| 36 | A***2 | Патрубок A 002094 5782 | |
| 37 | E***0 | Патрубок | |
| 38 | V***0 | Патрубок | |
| 39 | T***0 | Патрубок | |
| 40 | N***T | Уплотнение | |
| 41 | G***2 | Хомут без компенсатора | |
| 42 | G***1 | Хомут | |
| 43 | G***1 | Хомут | |
| 44 | T***2 | Хомут червячный | |
| 45 | T***2 | Хомут червячный | |
| 46 | 9***T | Штуцер |
