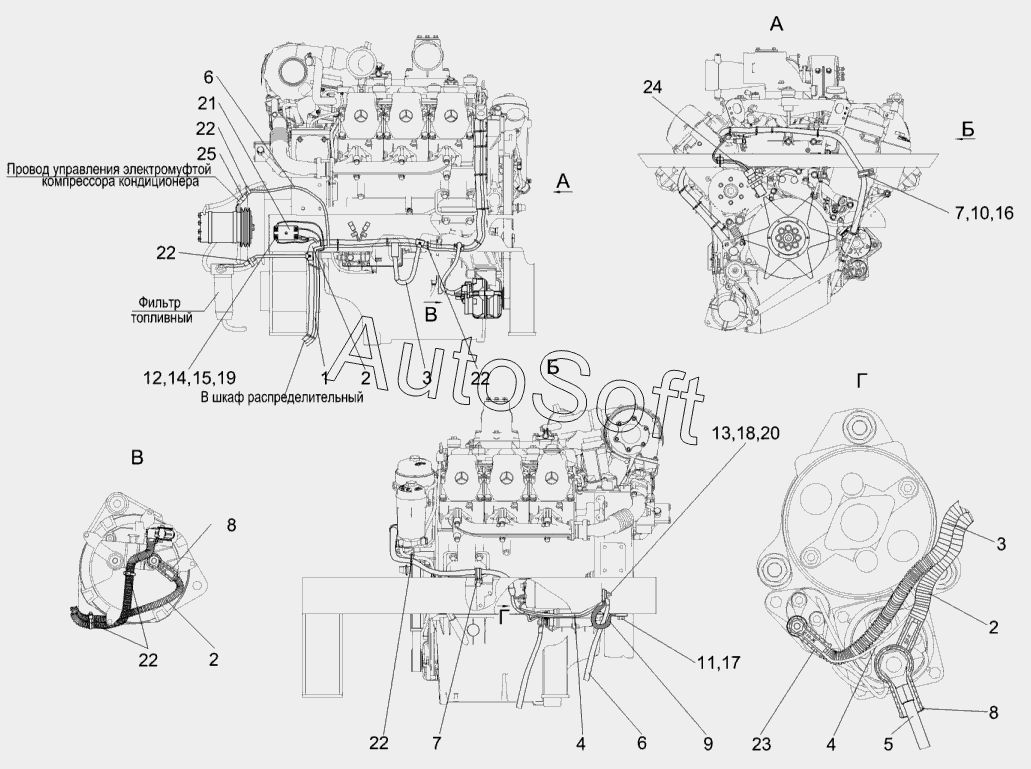

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Электрооборудование дизеля OM 502LA КВС-2-0100000
/96.gif)
13
25
24
23
22
22
22
22
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
8
7
7
6
6
5
4
4
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Жгут шкафа распределительного | |
| 2 | К***0 | Жгут питания комбайна | |
| 3 | К***Б | Жгут моторной установки | |
| 4 | К***0 | Жгут диода | |
| 5 | К***А | Жгут стартера | |
| 6 | К***Б | Жгут МАССЫ | |
| 7 | К***5 | Хомут | |
| 8 | К***7 | Колпачок | |
| 9 | У***0 | Провод массы | |
| 10 | Б***6 | Болт М8-6gх20-7796 | |
| 11 | Б***6 | Болт М10-6gх20-7796 | |
| 12 | В***3 | Винт В.М5-6gх20-17473 | |
| 13 | Г***5 | Гайка М12-6G-5915 | |
| 14 | Г***7 | Гайка М5-6G-5927 | |
| 15 | Ш***2 | Шайба 5.65Г-6402 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | Ш***1 | Шайба С.5.01-11371 | |
| 20 | Ш***1 | Шайба С.12.01-11371 | |
| 21 | 1***2 | Блок предохранителей | |
| 22 | Л***а | Лента стяжная зубчатая | |
| 23 | 5***Б | Колпачок | |
| 24 | П***М | Преобразователь первичный ПрП-1М | |
| 25 | E***9 | Пленка |
