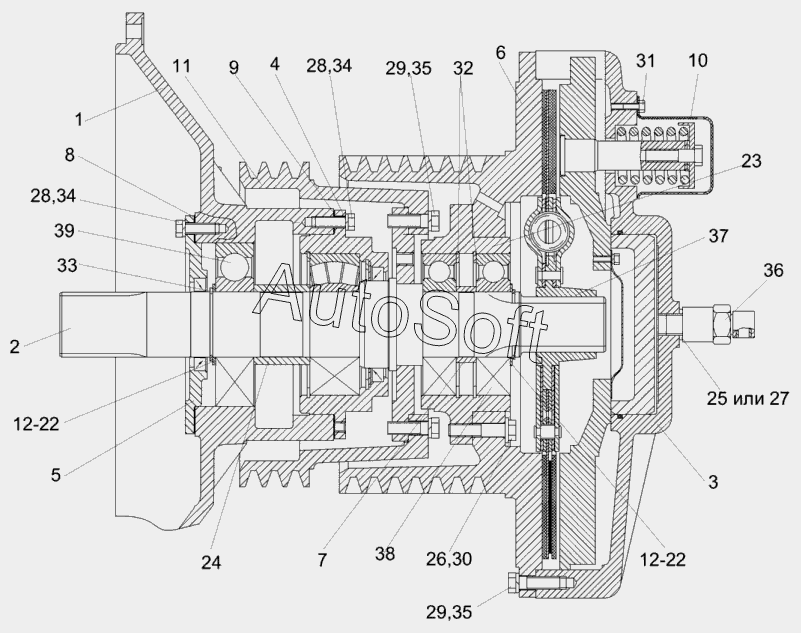

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Главный привод КВС-2-0151000А
/100.gif)
14
14
39
38
37
36
35
35
34
34
33
32
31
30
29
29
18
18
17
17
16
16
15
15
КВС-2-0151000А
13
13
12
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0151000А | К***А | Главный привод | |
| КВС-2-0151100 | К***0 | Ступица | |
| 1 | К***А | Корпус | |
| 2 | К***0 | Вал | |
| 3 | К***0 | Механизм нажимной | |
| 4 | К***0 | Стакан | |
| 5 | К***0 | Крышка | |
| 6 | К***3 | Шкив | |
| 7 | К***3 | Втулка | |
| 8 | К***1 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Колпак | |
| 11 | К***2 | Шкив | |
| 12 | К***1 | Кольцо регулировочное | |
| 13 | К***1 | Кольцо регулировочное | |
| 14 | К***2 | Кольцо регулировочное | |
| 15 | К***3 | Кольцо регулировочное | |
| 16 | К***4 | Кольцо регулировочное | |
| 17 | К***5 | Кольцо регулировочное | |
| 18 | К***6 | Кольцо регулировочное | |
| 29 | Б***6 | Болт М12-6gх40-7796 | |
| 30 | Б***6 | Болт М12-6gх50-7796 | |
| 31 | Б***8 | Болт М6-6gх14-7798 | |
| 32 | В***1 | Кольцо В130-13941 | |
| 33 | В***2 | Кольцо В60-13942 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 36 | 0***3 | Устройство для подвода масла | |
| 37 | Я***0 | Диск ведомый сцепления | |
| 38 | 6***1 | Подшипник 6312-2RS1 | |
| 39 | 6***2 | Подшипник 6412 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
