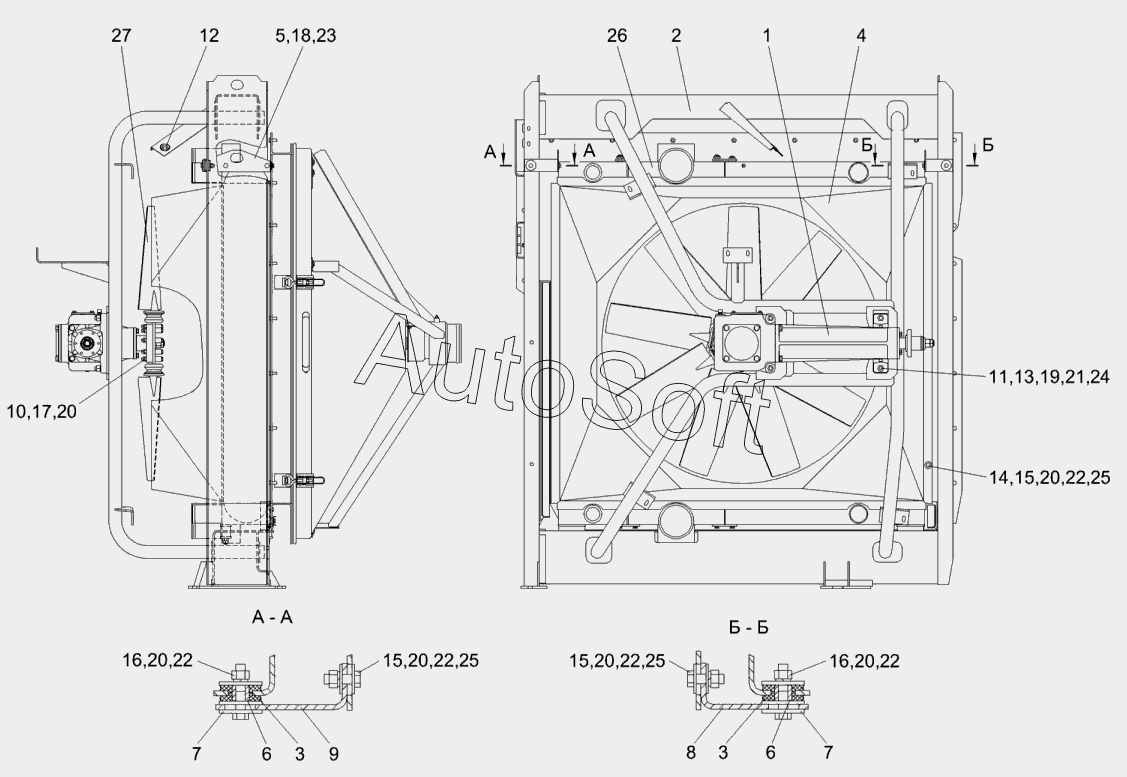

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка блока радиаторов КВС-2-0152000А
/105.gif)
КВС-2-0152000А
1
2
3
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
15
15
16
16
17
18
19
20
20
20
20
20
20
21
22
22
22
22
22
23
24
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0152000А | К***А | Установка блока радиаторов | |
| 1 | К***0 | Редуктор | |
| 2 | К***Б | Рамка | |
| 3 | К***2 | Виброизолятор | |
| 4 | К***3 | Диффузор | |
| 5 | К***5 | Проушина | |
| 6 | К***2 | Втулка | |
| 7 | А***1 | Шайба | |
| 8 | К***4 | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***7 | Втулка | |
| 11 | К***Б | Шайба регулировочная | |
| 12 | К***3 | Втулка | |
| 13 | П***Б | Шайба | |
| 14 | У***5 | Шайба | |
| 15 | Б***6 | Болт М8-6gх25-7796 | |
| 16 | Б***6 | Болт М8-6gх40-7796 | |
| 17 | Б***6 | Болт М8-6gх65-7796 | |
| 18 | Б***6 | Болт М10-6gх25-7796 | |
| 19 | Б***6 | Болт М12-6gх50-7796 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М12-6G-5915 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 25 | Ш***8 | Шайба | |
| 26 | 1***4 | Блок радиаторов | |
| 27 | 9***5 | Вентилятор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
