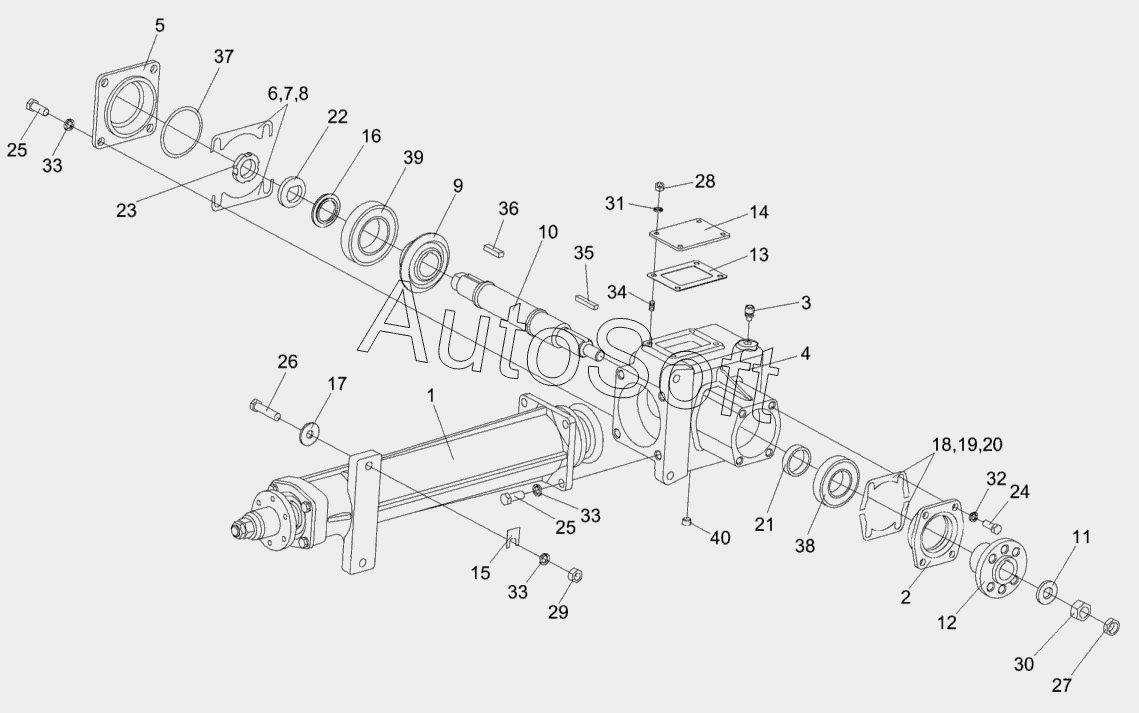

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Редуктор КВС-2-0135000
/107.gif)
КВС-2-0135000
5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0135000 | К***0 | Редуктор | |
| 1 | К***0 | Стакан | |
| 2 | П***0 | Крышка | |
| 3 | 3***А | Сапун | |
| 4 | К***1 | Корпус | |
| 5 | К***0 | Крышка | |
| 5 | К***3 | Крышка | |
| 6 | К***2 | Прокладка | |
| 7 | К***1 | Прокладка | |
| 8 | К***2 | Прокладка | |
| 9 | К***2 | Шестерня | |
| 10 | К***3 | Вал | |
| 11 | К***7 | Шайба | |
| 12 | К***9 | Ступица | |
| 13 | К***А | Прокладка | |
| 14 | К***А | Крышка | |
| 15 | К***Б | Шайба регулировочная | |
| 16 | К***1 | Втулка | |
| 17 | П***Б | Шайба | |
| 18 | П***А | Прокладка регулировочная | |
| 19 | П***1 | Прокладка регулировочная | |
| 20 | П***2 | Прокладка регулировочная | |
| 21 | П***А | Кольцо | |
| 22 | 4***9 | Шайба замочная | |
| 23 | 4***А | Гайка | |
| 24 | Б***6 | Болт М10-6gх25-7796 | |
| 25 | Б***6 | Болт М12-6gх30-7796 | |
| 26 | Б***6 | Болт М12-6gх50-7796 | |
| 27 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 28 | Г***5 | Гайка М6-6G-5915 | |
| 29 | Г***5 | Гайка М12-6G-5915 | |
| 30 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 31 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 34 | 2***2 | Шпилька 2 М6-6gх25-22032 | |
| 35 | Ш***0 | Шпонка 2-8х7х45-23360 | |
| 36 | Ш***0 | Шпонка 2-10х8х36-23360 | |
| 37 | 0***3 | Кольцо | |
| 38 | 2***8 | Подшипник 208-8338 | |
| 39 | 2***8 | Подшипник 211-8338 | |
| 40 | 2***m | Пробка 2-КГ 1 1/4dm |
