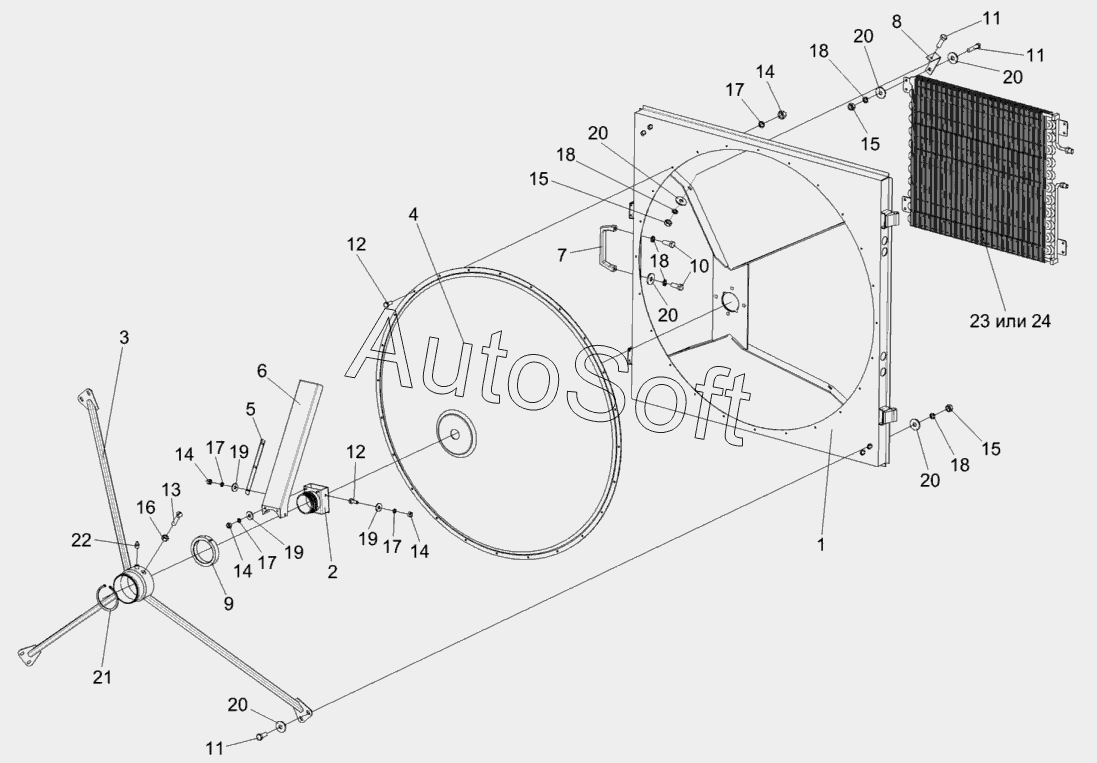

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Воздухозаборник КВС-5-0155000
/109.gif)
12
12
24
23
22
21
20
20
20
20
20
20
19
19
19
18
18
18
18
17
17
17
17
16
15
15
15
14
14
14
14
13
КВС-5-0155000
11
11
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0155000 | К***0 | Воздухозаборник | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Корпус | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Сетка | |
| 5 | К***0 | Щетка | |
| 6 | К***0 | Пылесъемник | |
| 7 | К***0 | Ручка | |
| 8 | К***5 | Уголок | |
| 9 | К***1 | Корпус | |
| 10 | Б***6 | Болт М8-6gх20-7796 | |
| 11 | Б***6 | Болт М8-6gх25-7796 | |
| 12 | Б***8 | Болт М6-6gх16-7798 | |
| 13 | B***3 | Винт B.М5-6gх20-17473 | |
| 14 | Г***5 | Гайка М6-6G-5915 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Г***7 | Гайка М5-6G-5927 | |
| 17 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***8 | Шайба A 6.01-6958 | |
| 20 | Ш***8 | Шайба A 8.01-6958 | |
| 21 | В***2 | Кольцо В100-13942 | |
| 22 | 1***3 | Масленка | |
| 23 | B***4 | Радиатор-конденсатор | |
| 24 | 0***0 | Конденсатор |
