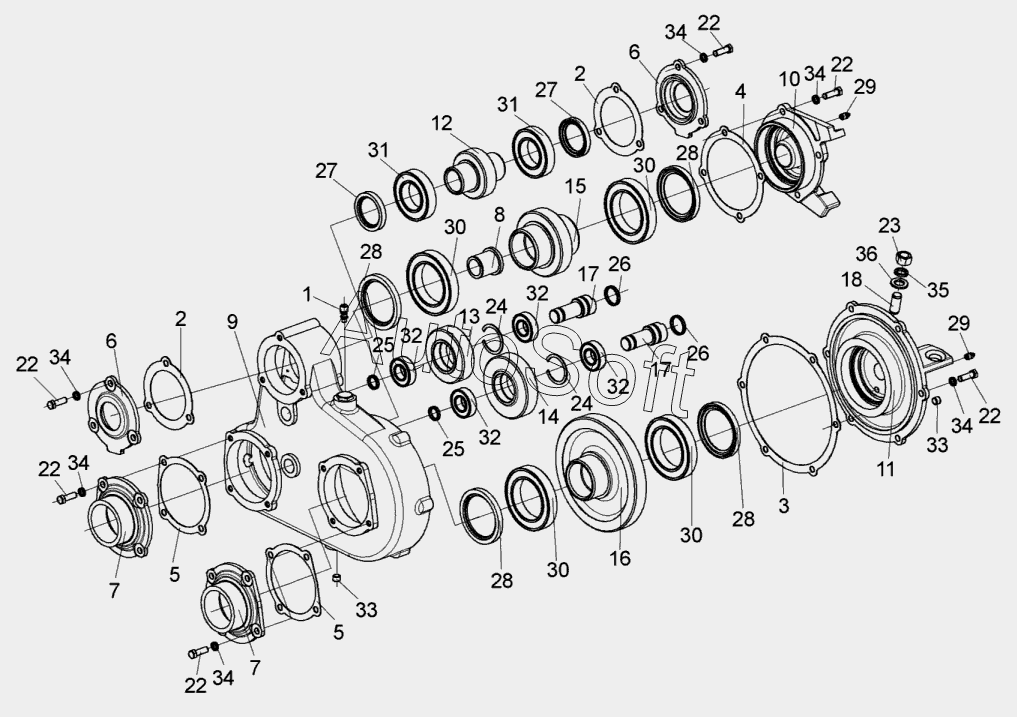

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Редуктор верхних вальцев КВС-2-0112000
/11.gif)
25
25
14
15
16
17
17
18
22
22
22
22
22
22
23
24
24
13
26
26
27
27
28
28
28
28
29
29
30
30
30
30
31
31
32
32
32
32
33
33
34
34
34
34
34
34
35
36
2
2
7
12
13
14
15
16
6
11
10
17
1
КВС-2-0112000
3
4
5
5
6
6
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0112000 | К***0 | Редуктор верхних вальцев | |
| 1 | У***0 | Сапун | |
| 2 | К***1 | Прокладка | |
| 3 | К***2 | Прокладка | |
| 4 | К***3 | Прокладка | |
| 5 | К***4 | Прокладка | |
| 6 | К***0 | Крышка | |
| 6 | К***1 | Крышка | |
| 7 | К***0 | Фланец | |
| 7 | К***4 | Фланец | |
| 8 | К***6 | Втулка | |
| 9 | К***7 | Корпус | |
| 10 | К***0 | Крышка | |
| 10 | К***8 | Крышка | |
| 11 | К***0 | Крышка | |
| 11 | К***9 | Крышка | |
| 12 | К***0 | Вал-шестерня | |
| 12 | К***1 | Вал-шестерня | |
| 13 | К***0 | Шестерня | |
| 13 | К***2 | Шестерня | |
| 14 | К***0 | Шестерня | |
| 14 | К***3 | Шестерня | |
| 15 | К***0 | Вал-шестерня | |
| 15 | К***4 | Вал-шестерня | |
| 16 | К***0 | Колесо | |
| 16 | К***5 | Колесо | |
| 17 | К***0 | Ось | |
| 17 | К***7 | Ось | |
| 18 | К***1 | Штифт | |
| 19 | К***2 | Прокладка регулировочная | |
| 20 | К***1 | Прокладка регулировочная | |
| 21 | К***2 | Прокладка регулировочная | |
| 22 | Б***6 | Болт М10-6gх30-7796 | |
| 23 | Г***5 | Гайка М16-6G-5915 | |
| 24 | В***1 | Кольцо | |
| 25 | 0***3 | Кольцо 020-025-30-2-2-18829/9833 | |
| 26 | 0***3 | Кольцо 029-035-36-2-2-18829/9833 | |
| 27 | 1***2 | Манжета 1.2-50х70-1-8752 | |
| 28 | 1***2 | Манжета 1.2-75х100-1-8752 | |
| 29 | 1***3 | Масленка | |
| 30 | 1***8 | Подшипник 115-8338 | |
| 31 | 2***8 | Подшипник 210-8338 | |
| 32 | 4***8 | Подшипник 42205КМ-8328 | |
| 33 | П***m | Пробка 2-КГ 1/4dm | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 36 | Ш***1 | Шайба С.16.01-11371 |
