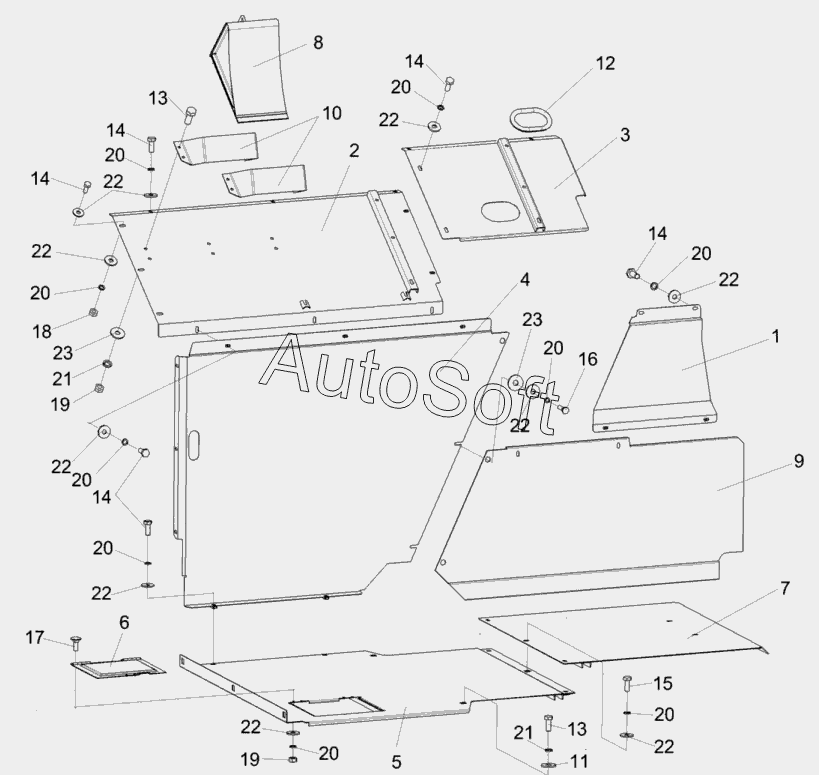

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка настилов и ограждений КВС-2-0169000
/126.gif)
КВС-2-0169000
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
14
15
16
17
18
19
19
20
20
20
20
20
20
20
20
20
21
21
22
22
22
22
22
22
22
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0169000 | К***0 | Установка настилов и ограждений | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Панель | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Панель | |
| 5 | К***0 | Настил | |
| 6 | К***0 | Крышка | |
| 7 | К***0 | Настил | |
| 8 | К***Б | Противооткатный упор | |
| 9 | К***3 | Щиток | |
| 10 | К***1 | Кронштейн | |
| 11 | А***1 | Шайба | |
| 12 | У***5 | Уплотнение | |
| 13 | Б***6 | Болт М8-6gх20-7796 | |
| 14 | Б***8 | Болт М6-6gх16-7798 | |
| 15 | Б***8 | Болт М6-6gх25-7798 | |
| 16 | Б***8 | Болт М6-6gх20-7798 | |
| 17 | Б***2 | Болт М6-6gх16-7802 | |
| 18 | Г***5 | Гайка М6-6G-5915 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***8 | Шайба | |
| 23 | Ш***8 | Шайба |
