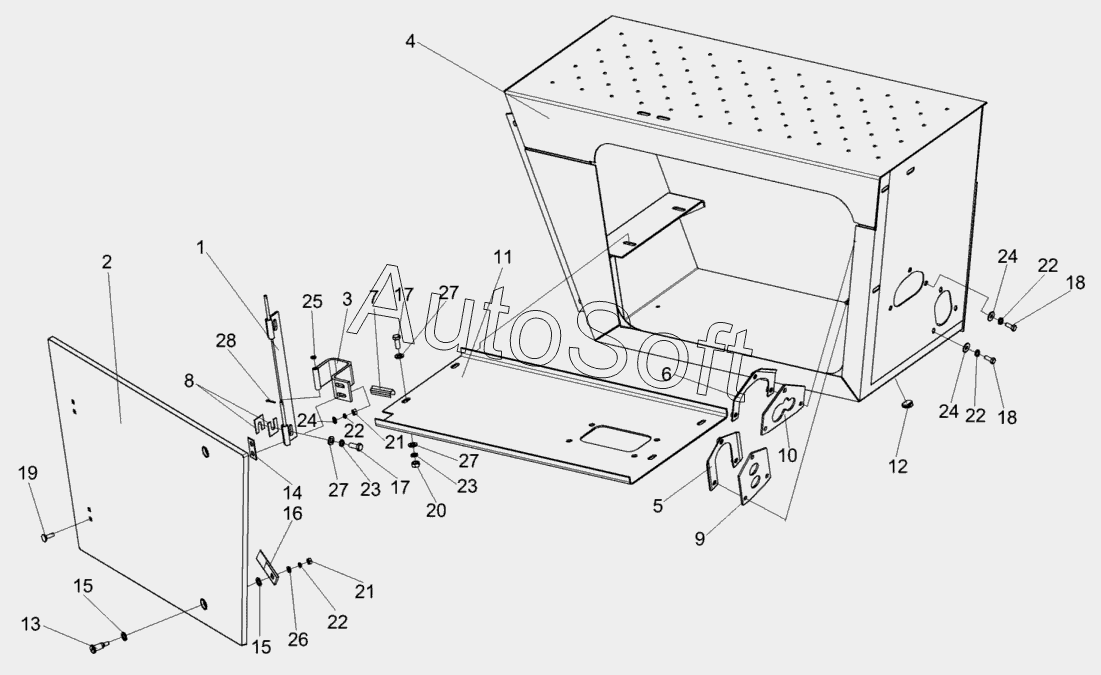

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Ящик гидроблока КВС-1-0173000
/128.gif)
14
28
27
27
27
26
25
24
24
24
23
23
22
22
22
22
21
21
20
19
18
18
17
17
16
15
15
КВС-1-0173000
13
12
11
10
9
8
7
6
5
4
3
2
1
КВС-1-0172090
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0172090 | К***0 | Шарнир | |
| КВС-1-0173000 | К***0 | Ящик гидроблока | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Дверь | |
| 3 | С***А | Скоба | |
| 4 | К***0 | Корпус | |
| 5 | К***0 | Накладка | |
| 6 | К***0 | Накладка | |
| 7 | К***1 | Уплотнитель | |
| 8 | К***4 | Прокладка | |
| 9 | К***4 | Уплотнение | |
| 10 | К***5 | Уплотнитель | |
| 11 | К***3 | Полка | |
| 12 | Р***5 | Заглушка | |
| 13 | С***Б | Палец | |
| 14 | П***А | Планка | |
| 15 | У***1 | Шайба | |
| 16 | У***7 | Фиксатор | |
| 17 | Б***6 | Болт М8-6gх20-7796 | |
| 18 | Б***8 | Болт М6-6gх16-7798 | |
| 19 | Б***2 | Болт М6-6gх20-7802 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М6-6G-5915 | |
| 22 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***8 | Шайба | |
| 25 | Ш***1 | Шайба С.5.01-11371 | |
| 26 | Ш***1 | Шайба С.6.01-11371 | |
| 27 | Ш***1 | Шайба С.8.01-11371 | |
| 28 | Ш***7 | Шплинт 2х12-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
