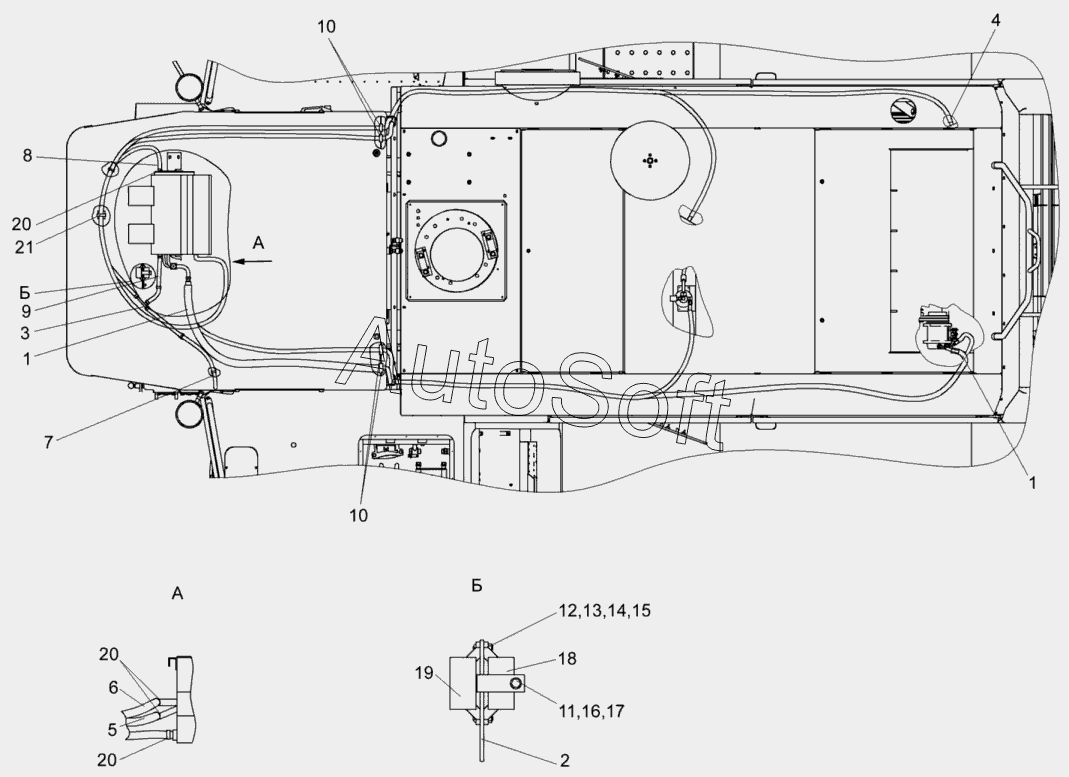

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка климатическая КВС-2-0121000А (вид сверху)
/136.gif)
11
21
20
20
20
19
18
17
16
15
14
13
12
КВС-2-0121000А
10
10
9
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0121000А | К***А | Установка климатическая | |
| 1 | К***А | Шланг | |
| 2 | К***0 | Кронштейн | |
| 3 | У***0 | Тройник | |
| 4 | К***1 | Шланг | |
| 5 | К***2 | Шланг | |
| 6 | К***3 | Шланг | |
| 7 | К***4 | Шланг | |
| 8 | К***5 | Шланг | |
| 9 | К***6 | Шланг | |
| 10 | К***1 | Втулка | |
| 11 | Б***6 | Болт М8-6gх25-7796 | |
| 12 | В***3 | Винт В.М6-6gх25-17473 | |
| 13 | Г***5 | Гайка М6-6G-5915 | |
| 14 | Ш***2 | Шайба 6.65Г-6402 | |
| 15 | Ш***8 | Шайба | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***1 | Шайба С.8.01-11371 | |
| 18 | Н***6 | Блок электронный | |
| 19 | Н***7 | Панель управления | |
| 20 | T***2 | Хомут червячный | |
| 21 | 4***2 | Лента стяжная |
