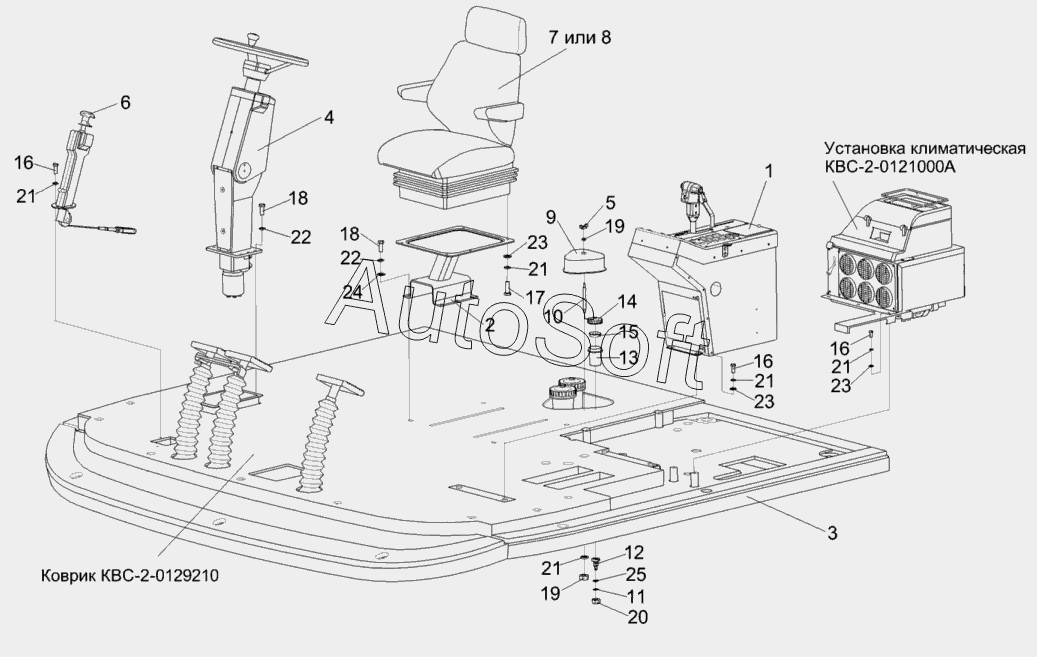

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Площадка управления КВС-2-0129000А
/137.gif)
КВС-2-0129000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
18
19
19
20
21
21
21
21
21
22
22
23
23
23
24
25
КВС-2-0121000А
КВС-2-0129210
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0121000А | К***А | Установка климатическая | |
| КВС-2-0129000А | К***А | Площадка управления | |
| КВС-2-0129210 | К***0 | Коврик | |
| 1 | К***А | Пульт управления | |
| 2 | К***Б | Кронштейн | |
| 3 | К***0 | Площадка | |
| 4 | К***0 | Рулевая колонка | |
| 5 | К***0 | Гайка | |
| 6 | У***0 | Колонка привода | |
| 7 | Т***4 | Сиденье | |
| 8 | 8***1 | Сиденье | |
| 9 | К***1 | Крышка | |
| 10 | К***5 | Шпилька | |
| 11 | У***3 | Шайба | |
| 12 | У***9 | Штуцер бачка | |
| 13 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 14 | 5***5 | Крышка бачка | |
| 15 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 16 | Б***6 | Болт М8-6gх30-7796 | |
| 17 | Б***6 | Болт М8-6gх25-7796 | |
| 18 | Б***6 | Болт М10-6gх30-7796 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | Ш***1 | Шайба С8.01-11371 | |
| 24 | Ш***1 | Шайба С10.01-11371 | |
| 25 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 |
