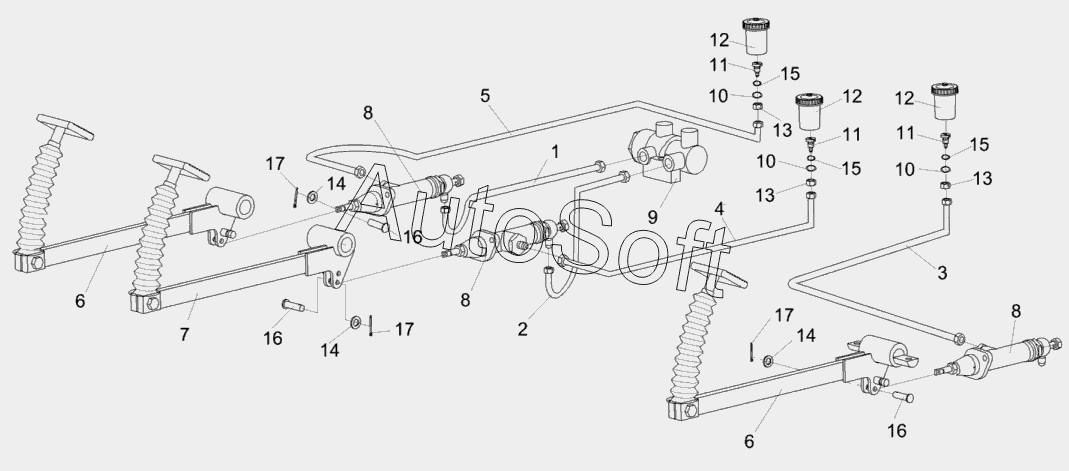

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Рычаги и трубопроводы площадки управления
/139.gif)
9
17
17
17
16
16
16
15
15
15
14
14
14
13
13
13
12
12
12
11
11
11
10
10
10
КВС-2-0129000А
8
8
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0129000А | К***А | Площадка управления | |
| 1 | К***0 | Трубопровод | |
| 2 | К***1 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Рычаг | |
| 7 | К***1 | Рычаг | |
| 8 | Р***0 | Главный цилиндр | |
| 9 | 3***0 | Регулятор давления | |
| 10 | У***3 | Шайба | |
| 11 | У***9 | Штуцер бачка | |
| 12 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 13 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 14 | Ш***1 | Шайба С.8.01-11371 | |
| 15 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 16 | 6***0 | Ось 6-8 b12х30-9650 | |
| 17 | Ш***7 | Шплинт 2х20-397 |
