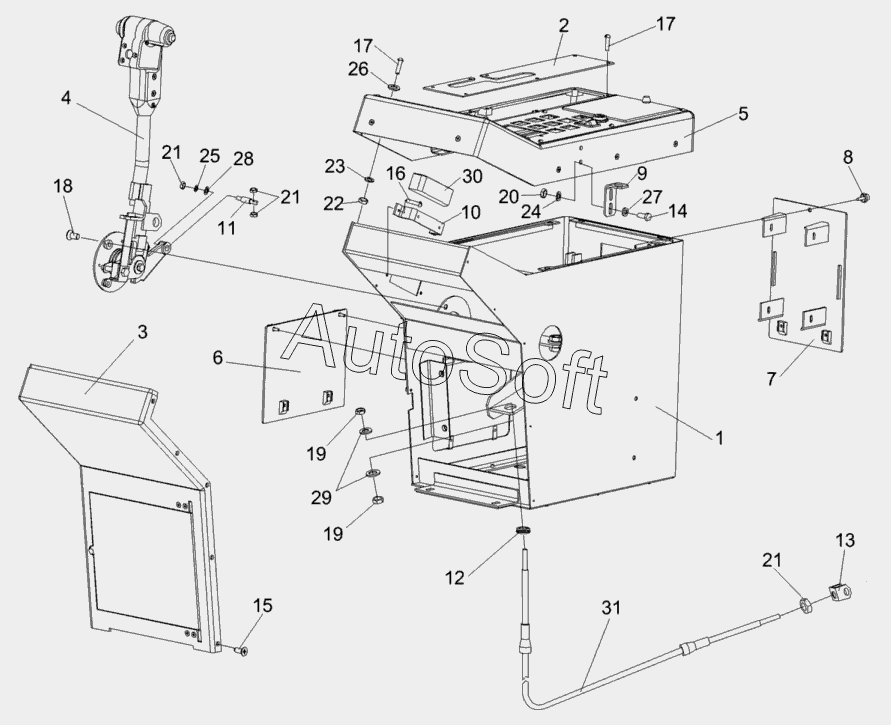

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Пульт управления КВС-2-0129050А
/140.gif)
КВС-2-0129050А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0129050А | К***А | Пульт управления | |
| 1 | К***А | Корпус | |
| 2 | К***0 | Панель | |
| 3 | К***0 | Панель | |
| 4 | К***А | Привод | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Крышка | |
| 7 | К***0 | Крышка | |
| 8 | Р***0 | Ручка | |
| 9 | К***1 | Кронштейн | |
| 10 | К***4 | Кронштейн | |
| 11 | К***8 | Ось | |
| 12 | К***1 | Втулка | |
| 13 | У***1 | Вилка | |
| 14 | Б***8 | Болт М6-6gх16-7798 | |
| 15 | 2***9 | Винт 2-4х10.01-10619 | |
| 16 | В***3 | Винт В.М4-6gх10-17473 | |
| 17 | В***3 | Винт В.М5-6gх20-17473 | |
| 18 | В***5 | Винт В2.М8-6gх16-17475 | |
| 19 | Г***6 | Гайка М16х1,5-LH-2526 | |
| 20 | Г***5 | Гайка М6-6G-5915 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***7 | Гайка М5-6G-5927 | |
| 23 | Ш***2 | Шайба 5.65Г-6402 | |
| 24 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***1 | Шайба С.5.01-11371 | |
| 27 | Ш***1 | Шайба С.6.01-11371 | |
| 28 | Ш***1 | Шайба С.8.01-11371 | |
| 29 | Ш***1 | Шайба С.18.01-11371 | |
| 30 | 2***0 | Пепельница боковая задней двери | |
| 31 | 1***0 | Трос дистанционного управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
