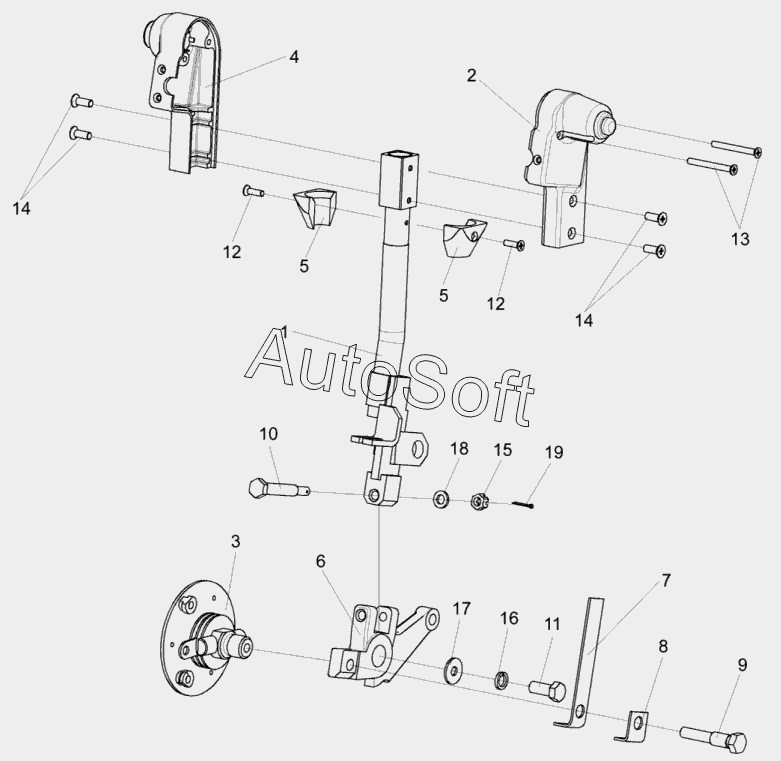

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Привод КВС-1-0129550А
/141.gif)
10
19
18
17
16
15
14
14
13
12
12
11
КВС-1-0129550А
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0129550А | К***А | Привод | |
| 1 | К***А | Рычаг | |
| 2 | У***1 | Кожух | |
| 3 | К***0 | Ось | |
| 4 | У***1 | Кожух | |
| 5 | К***8 | Переходник | |
| 6 | К***3 | Рычаг | |
| 7 | К***6 | Пружина | |
| 8 | У***2 | Пластина | |
| 9 | У***4 | Болт | |
| 10 | У***9 | Болт | |
| 11 | Б***6 | Болт М8-6gх20-7796 | |
| 12 | В***5 | Винт В2.М4-6gх14-17475 | |
| 13 | В***5 | Винт В2.М4-6gх40-17475 | |
| 14 | В***5 | Винт В2.М5-6gх14-17475 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***8 | Шайба | |
| 18 | Ш***1 | Шайба С.6.01-11371 | |
| 19 | Ш***7 | Шплинт 1,6х12-397 |
