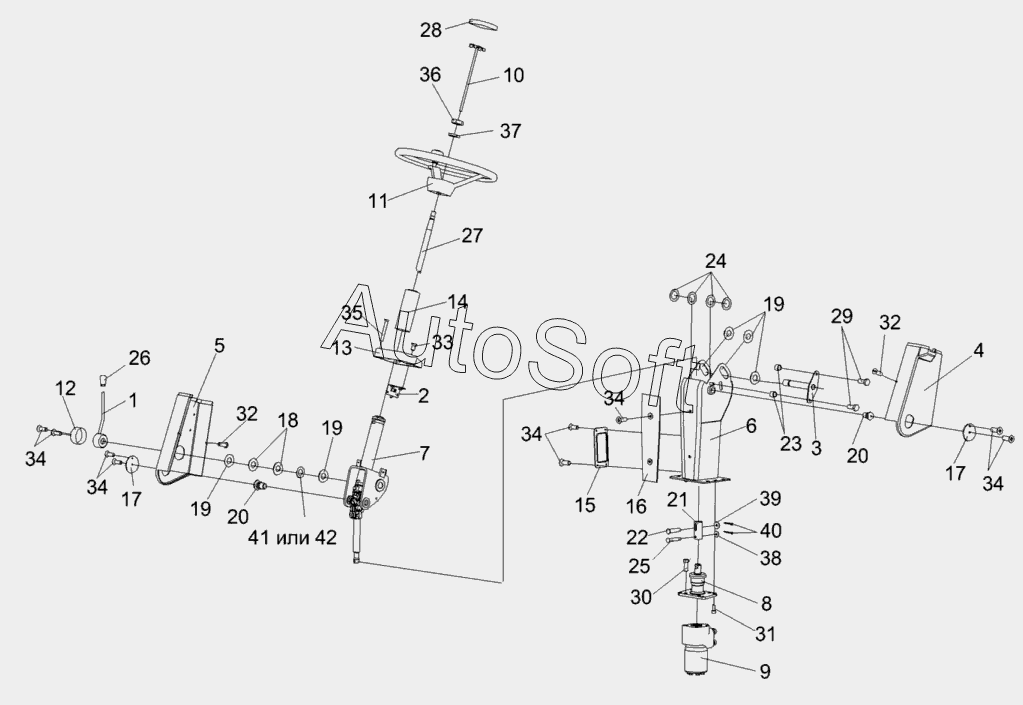

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Рулевая колонка КВС-1-0129230
/146.gif)
32
32
22
23
24
25
26
27
28
29
30
31
21
33
34
34
34
34
34
35
36
37
38
39
40
41
42
11
1
2
3
4
5
6
7
8
9
10
КВС-1-0129230
12
13
14
15
16
17
17
18
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0129230 | К***0 | Рулевая колонка | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Ось | |
| 4 | К***0 | Кожух | |
| 5 | К***0 | Кожух | |
| 6 | К***0 | Стойка | |
| 7 | К***0 | Привод управления | |
| 8 | К***0 | Опора | |
| 9 | К***0 | Насос-дозатор | |
| 10 | У***0 | Зажим | |
| 11 | У***0 | Колесо рулевое | |
| 12 | К***4 | Крышка | |
| 13 | К***5 | Крышка | |
| 14 | К***6 | Колпак | |
| 15 | К***5 | Крышка | |
| 16 | К***4 | Крышка | |
| 17 | К***9 | Шайба | |
| 18 | К***4 | Шайба | |
| 19 | К***1 | Шайба | |
| 20 | К***1 | Ось | |
| 21 | К***9 | Втулка | |
| 22 | К***1 | Ось | |
| 23 | К***9 | Втулка | |
| 24 | К***8 | Шайба | |
| 25 | К***8 | Ось | |
| 26 | У***3 | Ручка | |
| 27 | 7***Б | Вал рулевой | |
| 28 | 8***2 | Крышка | |
| 29 | Б***6 | Болт М8-6gх20-7796 | |
| 30 | Б***6 | Болт 3М10-6gх25-7796 | |
| 31 | М***8 | Винт М8-6gх20-11738 | |
| 32 | В***3 | Винт В.М5-6gх14-17473 | |
| 33 | В***5 | Винт В2.М5-6gх10-17475 | |
| 34 | В***5 | Винт В2.М5-6gх14-17475 | |
| 35 | В***5 | Винт В2.М5-6gх40-17475 | |
| 36 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 37 | Ш***2 | Шайба 16.65Г-6402 | |
| 38 | Ш***8 | Шайба | |
| 39 | А***8 | Шайба | |
| 40 | Ш***9 | Шплинт 2,5х18-379 | |
| 41 | I***7 | Пружина тарельчатая | |
| 42 | I***7 | Пружина тарельчатая |
