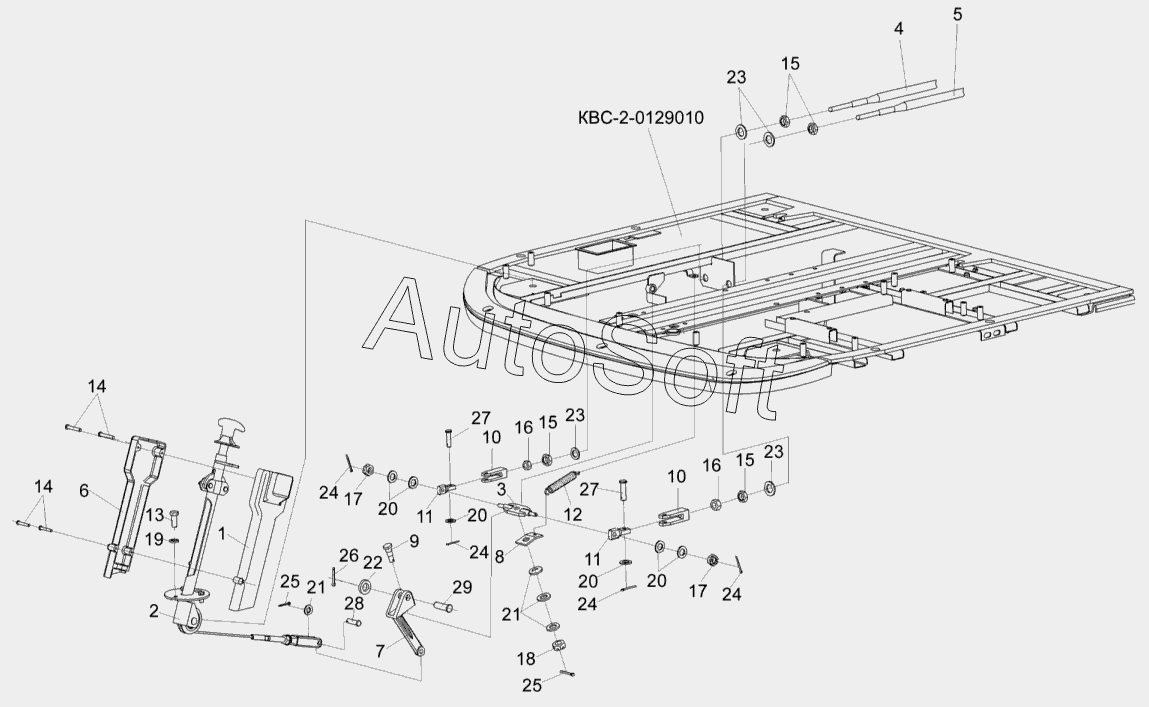

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка колонки привода УЭС 0300710
/153.gif)
КВС-2-0129000А
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
15
15
16
16
17
17
18
19
20
20
20
20
21
21
22
23
23
23
24
24
24
24
25
25
26
27
27
28
29
КВС-2-0129010
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0129000А | К***А | Площадка управления | |
| КВС-2-0129010 | К***0 | Площадка | |
| 1 | У***0 | Крышка | |
| 2 | У***0 | Колонка привода | |
| 3 | Р***0 | Качалка | |
| 4 | 1***0 | Трос дистанционного управления | |
| 5 | 1***0 | Трос дистанционного управления | |
| 6 | У***7 | Крышка | |
| 7 | У***5 | Рычаг | |
| 8 | У***2 | Пластина | |
| 9 | У***6 | Ось | |
| 10 | У***6 | Вилка | |
| 11 | У***1 | Сухарик | |
| 12 | Р***Б | Пружина | |
| 13 | Б***6 | Болт М8-6gх30-7796 | |
| 14 | В***3 | Винт В.М4-6gх25-17473 | |
| 15 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Г***9 | Гайка М8-6G-5919 | |
| 18 | Г***9 | Гайка М10-6G-5919 | |
| 19 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 20 | Ш***1 | Шайба С.8.01-11371 | |
| 21 | Ш***1 | Шайба С.10.01-11371 | |
| 22 | Ш***1 | Шайба С.14.01-11371 | |
| 23 | Ш***1 | Шайба С.18.01-11371 | |
| 24 | Ш***7 | Шплинт 2х20-397 | |
| 25 | Ш***7 | Шплинт 3,2х20-397 | |
| 26 | Ш***7 | Шплинт 4х25-397 | |
| 27 | 6***0 | Ось 6-8 b12х30-9650 | |
| 28 | 6***0 | Ось 6-10 b12х36-9650 | |
| 29 | 6***0 | Ось 6-14 b12х45-9650 |
