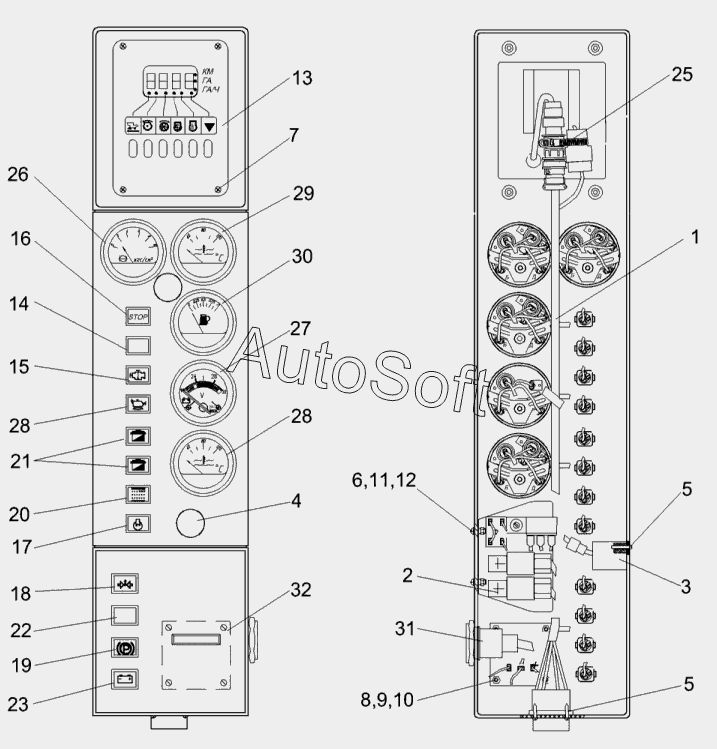

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Электрооборудование пульта контроля КВС-2-0129090А
/160.gif)
25
17
18
19
20
21
22
23
16
26
27
28
28
29
30
31
32
КВС-2-0129090А
15
14
13
12
11
10
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0129090А | К***А | Пульт контроля | |
| 1 | К***А | Жгут пульта контроля | |
| 2 | К***0 | Блок коммутации | |
| 3 | У***0 | Таймер | |
| 4 | У***2 | Заглушка | |
| 5 | 4***1 | Винт 4х10.01-10621 | |
| 6 | В***3 | Винт ВМ5-6gх14-17473 | |
| 7 | В***5 | Винт В2.М4-6gх18-17475 | |
| 8 | В***5 | Винт В2.М4-6gх35-17475 | |
| 9 | Г***7 | Гайка М4-6G-5927 | |
| 10 | Ш***2 | Шайба 4.65Г-6402 | |
| 11 | Ш***2 | Шайба 5.65Г-6402 | |
| 12 | Ш***1 | Шайба С.5.01-11371 | |
| 13 | Б***3 | Блок | |
| 14 | 2***6 | Лампа контрольная 24.3803-46 | |
| 15 | 2***8 | Лампа контрольная | |
| 16 | 2***4 | Лампа контрольная | |
| 17 | 2***1 | Лампа контрольная 24.3803-131 | |
| 18 | 2***6 | Лампа контрольная | |
| 19 | 2***5 | Контрольная лампа | |
| 20 | 2***0 | Контрольная лампа | |
| 21 | 2***4 | Контрольная лампа | |
| 22 | У***1 | Заглушка | |
| 23 | 2***7 | Лампа контрольная 2212.3803-47 | |
| 24 | 2***9 | Лампа контрольная 2212.3803-89 | |
| 25 | Л***а | Лента стяжная зубчатая | |
| 26 | Э***5 | Указатель давления ЭИ8059-15 | |
| 27 | Э***1 | Указатель напряжения ЭИ8006-1 | |
| 28 | Э***8 | Указатель температуры ЭИ8058 | |
| 29 | Э***4 | Указатель температуры ЭИ8058-4 | |
| 30 | Э***7 | Указатель уровня топлива ЭИ8057 | |
| 31 | С***1 | Сцепка автоматическая | |
| 32 | С***4 | Счетчик времени наработки |
